STMicroelectronics STL110N10F7, STDRIVE101 Demo-Tafel, STDRIVE101 Demonstrationsboard für dreiphasige bürstenlose

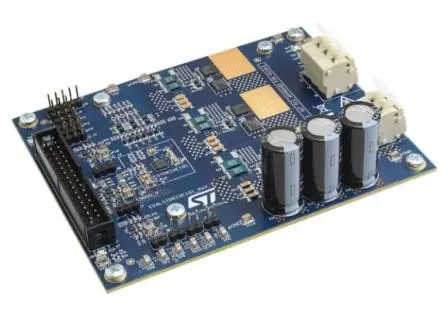

Die STMicroelectronics EVALSTDRIVE101 ist eine Demoplatine auf der Basis des STDRIVE101, eines dreiphasigen Gate-Treibers und der STL110N10F7 Leistungs-MOSFETs. Der EVALSTDRIVE101 wurde für den Antrieb von dreiphasigen bürstenlosen Gleichstrommotoren entwickelt und kann über den Motorsteuerungssteckverbinder mit verschiedenen STM32-Mikrocontrollern verbunden werden. Die Platine kann in einem einzigen Shunt und in drei Shunts konfiguriert werden und unterstützt FOCand Sechs-Schritt-Algorithmen in beiden Konfigurationen.Konfigurierbare Stromerfassung mit drei Shunts oder einem einzigen Shunt BEMF- oder digitale Hall-Sensorschaltungen NTC-Sensor für die Temperaturüberwachung auf der Leiterplatte Motorsteuerungssteckverbinder kompatibel mit einer Vielzahl von STM32-Platinen und -Systemen
