STMicroelectronics STHV748S Evaluierungsplatine Entwicklungstool Sensor für Ultraschall-Bildgebungsanwendung

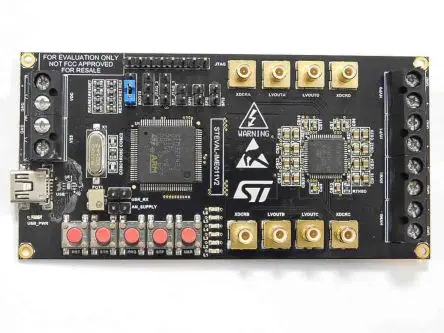

Die Evaluierungsplatine STEVAL-IME011V2 wurde um den 4-Kanal-5-Pegelpulser STHV748S entwickelt, ein modernes Gerät für Ultraschallbildanwendungen. Diese Platine bietet eine einfache Möglichkeit zur Evaluierung des Ultraschallpulser-IC dank einer neuen grafischen Benutzeroberfläche. Die Ausgangssignalformen können direkt über ein Oszilloskop angezeigt werden, indem der Oszilloskoptastkopf mit den relativen BNCs verbunden wird.4-Kanal-Ausgänge: Hochspannungs- und Niederspannungs-BNC-Steckverbinder Bis zu 4 Speicherpositionen zur Speicherung von vom Benutzer entwickelten Signalformen USB-Steckverbinder zum Herunterladen auf die Platine eigener Signalformen Spezielle Steckverbinder zur Versorgung der STHV748-Ausgangsstufe mit hoher Spannung und niedriger Spannung 4-Tastenschalter zur Auswahl des bevorzugten Programms
