STMicroelectronics STH310N10F7, STH315N10F7 Entwicklungsbausatz Spannungsregler, Evaluierungskit Motorsteuerung, für

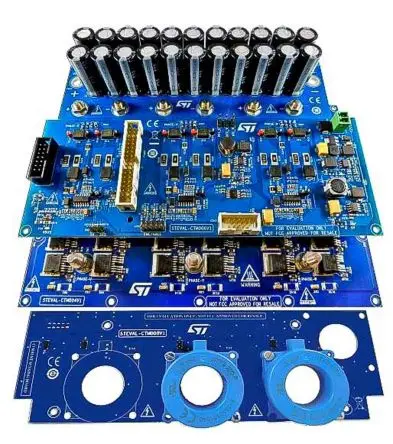

Das STEVAL-CTM009V1-Evaluierungskit für die Motorsteuerung wurde entwickelt, um die Fähigkeiten von ST-Leistungs-MOSFETs auf der Basis der STripFET-F7-Technologie zu demonstrieren. Die 100-V-STripFET-F7-Geräte (STH31 * N10F7) sind ideal für Niederspannungs- (bis zu 48 V), Hochstromanwendungen wie Gabelstapler, Golfwagen und Elektrowerkzeuge. Das Kit STEVAL-CTM009V1 besteht aus den Platinen STEVAL-CTM004V1, STEVAL-CTM005V1, STEVAL-CTM006V1, STEVAL-CTM008V1, die zusammengebaut werden müssen, um eine Wechselrichterleistungsstufe für dreiphasige Motoren zu bauen. Die STEVAL-CTM004V1-Leistungsplatine verfügt über ein isoliertes Metallsubstrat (IMS), NTCs für den thermischen Schutz und Entkopplungs-Gate-Widerstände für jeden Leistungs-MOSFET. Die Platine montiert ST-Geräte im H__LW_AT__2PAK-6-Gehäuse. Die Treiberstufe ist eine STEVAL-CTM006V1-Platine mit L6491-Gate-Treibern mit hoher Strombelastbarkeit zur Ansteuerung der Leistungs-MOSFETs und integriertem Komparator für Schutzfunktionen.
