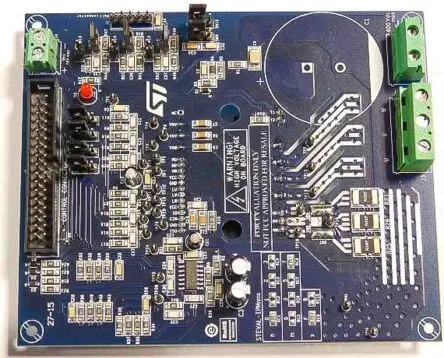

STMicroelectronics STGIF7CH60TS-L Evaluierungsplatine, Motor Control Power Board Motor-Controller, für Klimaanlage,

Die STEVAL-STEVAL-IPM07F ist eine kompakte Motorantriebs-Leistungsplatine auf der Basis von SLLIMM™-nano (kleines, verlustarmes, intelligentes Spritzgussmodul), Produkt der zweiten Serie (STGIF7CH60TS-L). Sie bietet eine kostengünstige, benutzerfreundliche Lösung zum Antrieb von Hochleistungsmotoren in einer Vielzahl von Anwendungen wie Haushaltsgeräten, Klimaanlagen, Kompressoren, Netzteillüftern, hochwertigen Elektrowerkzeugen und 3-phasigen Wechselrichtern für Motorantriebe im Allgemeinen. Das IPM selbst besteht aus robusten Kurzschluss-MOSFETs und einer Vielzahl von Funktionen wie Unterspannungssperre, Smart Shutdown, internem Temperatursensor und NTC, Überstromschutz und internem Operationsverstärker. Die Hauptmerkmale dieser Evaluierungsplatine sind die geringe Größe, minimale BOM sowie die hohe Effizienz. Es umfasst einen Schnittstellenstromkreis (BUS- und VCC-Steckverbinder), Bootstrap-Kondensatoren, Snubber-Kondensator, Hardware-Kurzschlussschutz, Fehlerereignissignalisierung und Temperaturüberwachung.
