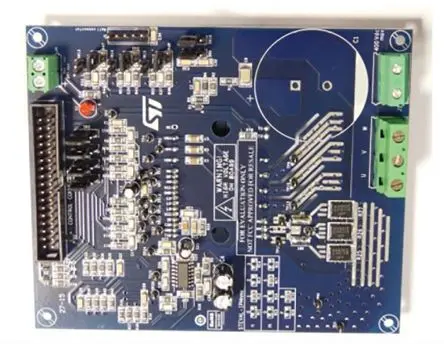

STMicroelectronics STGIB15CH60TS-L Entwicklungsbausatz Spannungsregler, 1500 W Motorsteuerungs-Leistungsplatine

Die STEVAL-IPM15B ist eine kompakte Motorantriebs-Leistungsplatine auf der Basis des SLLIMM TM (Kleines, verlustarmes, intelligentes Spritzgussmodul) Modul der 2. Serie STGIB15CH60TS-L. Er Bietet eine erschwingliche, einfach zu bedienende Lösung für den Antrieb von Hochleistungsmotoren für eine große Anwendungsbereich wie Haushaltsgeräte, Klimaanlagen, Kompressoren, Leistung Lüfter, High-End-Elektrowerkzeuge und in der Regel 3-phasige Wechselrichter für Motorantriebe. Die IPM selbst besteht aus kurzschlussbeständigen, robusten IGBTs und einer Vielzahl von Funktionen Einschließlich Unterspannungsschutz, intelligenter Abschaltung, Temperaturerfassung und NTC Innen- und Überstromschutz. Die Hauptmerkmale dieser Evaluierungsplatine Sind ihre geringe Größe, minimale BOM und ihre hohe Effizienz. Er besteht aus einem Schnittstellenstromkreis (Bus- und VCC-Steckverbinder), Bootstrap-Kondensatoren, Snubber-Kondensator, Hardware-Kurzschlussschutz, Fehlerereignissignal und Temperaturüberwachung. Um zu erhöhen Seine Flexibilität, er wurde für den Einsatz in Einzel- oder Drei-Shunt-Konfiguration und mit entwickelt Doppelte Stromerfassungsoptionen wie drei dedizierte Operationsverstärker auf der Platine oder auf der MCU integrierte Operationsverstärker. Ein Hall-/Encoder-Teil vervollständigt den Stromkreis. Dank Diese Advanced Merkmale wurden speziell für das System entwickelt Erreichen Sie eine genaue und schnelle Konditionierung der Stromrückkopplung, die dem typischen entspricht Anforderungen an die feldorientierte Steuerung (FOC). Der STEVAL-IPM15B ist kompatibel Mit der STM32-basierten Steuerplatine von ST, die eine vollständige Plattform für den Motor bietet Steuerung.
