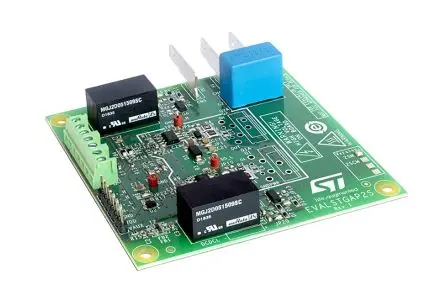

STMicroelectronics STGAP2SCM Entwicklungsbausatz Spannungsregler, Demoboard für STGAP2SCM Isolierter 4 A Single Gate

Hochspannungsschiene bis zu 1700 V. Treiberstromfähigkeit: 4 A Quelle/Senke bei 25 °C Separate Senke und Quelle für vereinfachte Gate-Ansteuerungskonfiguration 4 A Miller Klemme Kurze Ausbreitungsverzögerung: 100 ns UVLO-Funktion Gate-Ansteuerspannung bis zu 26 V. Negatives Gate-Ansteuern Integrierte isolierte DC/DC-Wandler zur Versorgung von Gate-Treibern, gespeist von VAUX = 5 V. VDD-Logikversorgung lokal 3,3 V oder VAUX 3,3 V, 5 V TTL/CMOS-Eingänge mit Hysterese Einfache Steckbrückenauswahl der Treiberspannungskonfiguration: +15/0 V, +15/-3 V, +19/0 V, +19/-3 V Schutz vor Temperaturabschaltung
