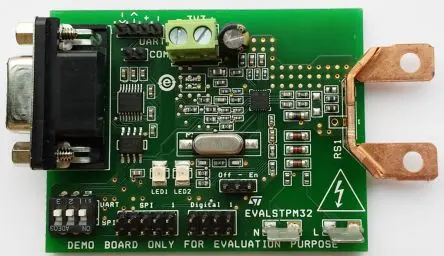

STMicroelectronics STEVAL-IPE023V1 Evaluierungsplatine, Evaluierungsboard für einphasige Energiemessung, für

Die STPM32-Energiemessungs-Evaluierungsplatine ist ein einphasiges Messgerät der Klasse 0,2 mit Shunt-Stromsensor für Netzleitungssysteme mit Vnom= 140 bis 300 V (RMS), Inom/ Imax= 5/100 A (RMS), Flin= 50/60 Hz ± 10 % und Tamb= -40 bis +85 °C. Die gemessene Wirk-/Blindleistung kann von zwei programmierbaren LEDs auf der Platine ausgegeben werden. Die Platine kann über einen isolierten RS232-Anschluss mit einem PC verbunden werden, der Evaluierungssoftware ausführt, oder über das isolierte USB-Schnittstellenwerkzeug STEVAL-IPE023V1 zur Konfiguration und zum Lesen von Daten. Die Platine verfügt außerdem über SPI/UART-Stifte zur Verbindung eines Mikrocontrollers für die Anwendungsentwicklung.Einphasen-Messgerät mit 0,2 % Genauigkeit Vnom(RMS) = 140 bis 300 V, Inom/Imax(RMS)= 5/100 A, Flin= 50/60 Hz ± 10 % Steckverbinder für USB-isoliertes Hardware-Programmiergerät STEVAL-IPE023V1 und PC-GUI Isolierte RS232- und UART-Steckverbinder an PC-GUI SPI/UART-Schalter für die Auswahl von Geräteperipheriegeräten 2 programmierbare LEDs auf der Platine Digitale Erweiterung auf externes System-on-Chip oder MCU 3,3-V-Netzteil: Extern oder über isolierte STEVAL-IPE023V1-USB-Platine
