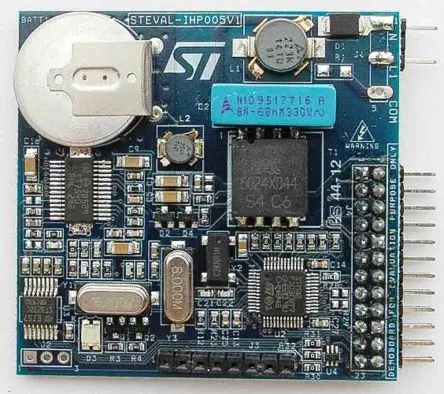

STMicroelectronics ST7540 PLM, STM32 Evaluierungsplatine, Stromleitungsmodem-Modul Motor-Controller, für

Das Universal-Netzleitungsmodem-Modul basiert auf einem ST7540 FSK-Netzleitungsmodem-Transceiver und einem STM32-Mikrocontroller. Die PLM-Modulplatine ist ein voll funktionsfähiges Kommunikationsmodul mit 8 programmierbaren E/As, einer Echtzeituhr und einem Flash-Speicherbereich für Modemparameter und Benutzerdatenspeicherung. Die Firmware-Struktur besteht aus mehreren Schichten, die jeweils eine andere Funktion haben. Die Anwendungsschicht-Engine ist die allgemeine Schnittstelle zwischen dem Benutzerprogramm und allen Teilen des Moduls. Es handelt sich um die Kommunikationsanschlüsse, die Modulperipheriegeräte wie SPI, SCI, RTC, E/As, LEDs und Zeitmanagement. Es ist auch die Schnittstelle zwischen dem PLM-Stack und dem Benutzerprogramm. Der PLM-Stack, selbst bestehend aus mehreren Schichten, implementiert und verwaltet die Netzleitungskommunikation, verwaltet die Konflikte, Zeitsteuerung und Wiederholungen, die Adressierung und so weiter.
