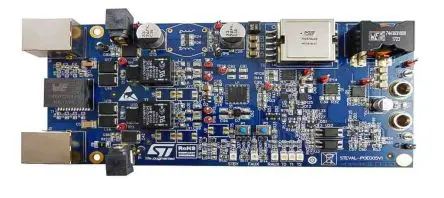

STMicroelectronics PM8805 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für

Dieses Referenzdesign stellt eine 12-V-, 8-A-Wandlerlösung dar, die sich ideal für verschiedene Anwendungen eignet, einschließlich Gebäudesicherheit und Sicherheit oder Überwachung, mit einer PoE-PD-Schnittstelle und einem DC/DC-aktiven Klemmvorwärtswandler. Die PoE-PD-Schnittstelle basiert auf dem PM8805-System im Gehäusegerät mit zwei aktiven Brücken und einer PD-Schnittstelle (Powered Device). Er kann in allen hocheffizienten 2P- und 4P-PoE- und PoE+-Anwendungen mit mittlerer bis hoher Leistung verwendet werden. Der DC/DC-Wandler mit aktiver Klemme ist um den PWM-Controller PM8804 herum ausgelegt. Dies ist eine integrierte Lösung für intelligente und effiziente 48-V-Wandler, mit einem programmierbaren Oszillator für die Schaltfrequenz, einstellbarer Neigungskompensation, zwei komplementären Low-Side-Treibern mit programmierbarer Totzeit, programmierbarem Sanftanlauf, weicher Abschaltung und programmierbarer Stromfühler-Ausblendzeit.
