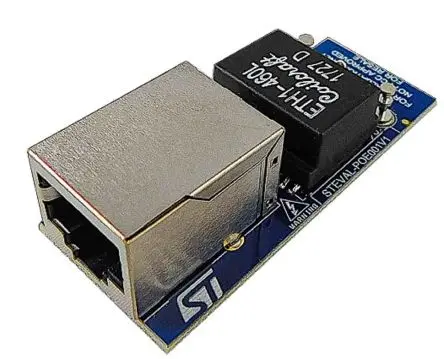

STMicroelectronics PM8805 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für DC/DC-Wandler,

Dieses Referenzdesign integriert eine PoE-PD-Standardschnittstelle mit hoher Leistung, die Anwendungen bis zu 100 W unterstützen kann. Die PoE-PD-Schnittstelle basiert auf dem PM8805-System in einem Gehäuse mit zwei integrierten aktiven Brücken mit Treiberschaltkreisen, einer Ladungspumpe zur Ansteuerung der High-Side-MOSFETs, Ein Hot-Swap-MOSFET und eine Standard-Einzelsignaturschnittstelle, einschließlich Erkennung, Klassifizierung, UVLO und Einschaltstrombegrenzung. Das Gerät signalisiert dem System eine erfolgreiche PSE-Typkennzeichnung: Es identifiziert einen 4-paarigen PSE, indem es die Ethernet-Kabelpaare überwacht und dem System eine dedizierte Matrix von Tx-Signalen zur Verfügung stellt. Der PM8805 eignet sich für den Aufbau der Schnittstelle für PoE-Schaltnetzteile für maximale Umwandlungseffizienz mit einem PGD-Signal, das verwendet werden kann, um nachgeschaltete DC/DC-Wandler oder LED-Treiber mit geeigneten elektrischen Parametern zu ermöglichen.
