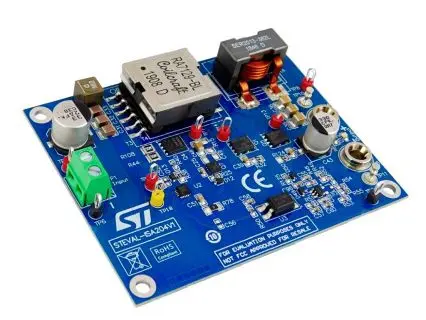

STMicroelectronics PM8804 Evaluierungsplatine, 100 W 5 V/20 A aktiver Clamp-Vorwärtswandler DC/DC-Wandler, für

Die Evaluierungsplatine STEVAL-ISA204V1 wurde entwickelt, um eine hocheffiziente DC/DC-Umwandlung zu demonstrieren, die 100 W (5 V/20 A) von 42 bis 56 V DC-Eingang ausgeben kann, was besonders für Telekommunikationsanwendungen geeignet ist. Die Leistungsumwandlungsstufe basiert auf einer aktiven Klemmen-Durchleitungstopologie, die von einem PWM-Controller PM8804 mit allen integrierten Schaltkreisen verwaltet wird, die für einen kompakten und effizienten 48-V-Wandler erforderlich sind. Der hoch konfigurierbare Controller umfasst einen programmierbaren Oszillator für die Frequenzregelung bis zu 1 MHz, eine einstellbare Neigungskompensation, zwei komplementäre Low-Side-Treiber mit programmierbarer Totzeit, einen programmierbaren Sanftanlauf, eine weiche Abschaltung und eine programmierbare Stromsensor-Ausblendzeit.DC/DC-Vorwärtswandler auf Basis von PM8804 Eingangsspannungsbereich: 42-56 V dc Schaltfrequenz: 250 kHz Ausgang: Leistung: 100 W Spannung: 5 V dc Strom: Bis zu 20 A. Peak-effizienz>: 94 % Leerlaufschutz
