STMicroelectronics LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit Keramische Ausgangskondensatoren,

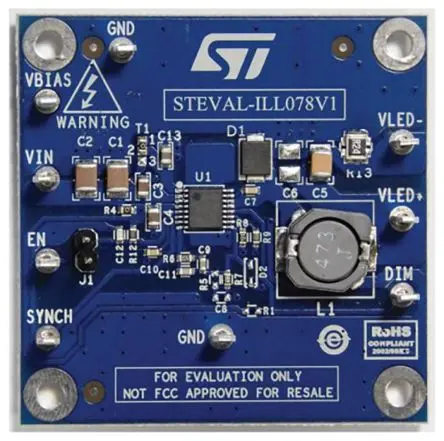

Die Produktevaluationsplatine STEVAL-ILL078V1 Basiert auf dem monolithischen LED6000-Strom Quelle für Hochleistungs-LED-Ansteuerung. Digital Dimmen wird durch Ansteuerung des dedizierten realisiert Dimmstift. Geringer Ausfallbetrieb mit fast 100 % Arbeitszyklus kann erreicht werden. Die LED6000 Ist ein asynchroner 61-V-Schaltregler mit Integrierter Leistungs-MOSFET, entwickelt für die Quelle Bis zu 3 A Gleichstrom je nach Anwendungsbedingungen. Der 250 mV typische RSENSE Spannungsabfall, die integrierte Umschaltfunktion Auf dem Vvorspannungsstift und leichtem Lastmanagement (Impulssprung) sind zur Maximierung der Leistung vorgesehen Umwandlungseffizienz über die gesamte Last hinweg besitzt. Die Strombegrenzungsschwelle und das Schalten Die Frequenz ist für die Anwendung einstellbar Optimierung. Das Gerät umfasst einen internen 250 KHz Oszillator, der extern eingestellt werden kann Bis 1,5 MHz. Die Größe der Gesamtanwendung ist Minimiert durch seine hohe Schaltfrequenz Und Kompatibilität mit Keramik-Ausgangskondensatoren. Zwei LED6000-Regler können synchronisiert werden Eine 180°-Außenphasenkonfiguration für reduzierte Gesamteingangs-Effektivwert-Strom.
