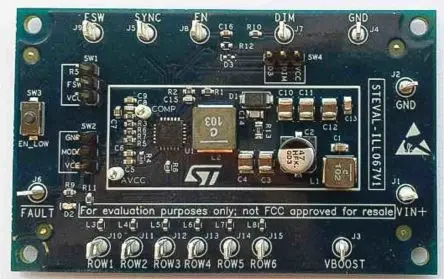

STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit LED-Treiber, STEVAL

Zweck dieser Evaluierungsplatine ist es, ein Anwendungsbeispiel für einen 6-Kanal-LED-Treiber mit mittlerer Stromstärke mit dem Aled7707-Chip zu liefern. Der monolithische Aufwärtswandler liefert die erforderliche LED-Versorgungsspannung von einer einzelnen Versorgungsschiene aus, während die Helligkeit der an die sechs Ausgänge angeschlossenen LED-Stränge über ein PWM-Signal gesteuert wird. Offene LED- und LED-Kurzschlussfehlerbedingungen werden erkannt und verwaltet. Die Platine wurde entwickelt, um eine kompakte Referenzlösung für Kfz-Anwendungen mit mehreren LEDs in mehreren Strängen (z. B. Innenbeleuchtung, Infotainment-LCD-Hintergrundbeleuchtung usw.) zu bieten.Großer Eingangsspannungsbereich: 6 V bis 32 V Sechs 70-mA-Ausgangskanäle (für jeweils 30 mA bis 85 mA) PWM-Helligkeitssteuerung (10 μs minimale Dimmzeit) Bis zu 10 weiße LEDs pro Kanal (36-V-OVP-Schwellenwert) >90 % Wirkungsgrad (VIN = 12 V, VBOOST = 30 V, FSW = 1 MHz, ohne Klemmkontakt) Integrierter Eingangsfilter für leitungsgebundene EMI-Reduzierung
