STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit LED-Treiber, STEVAL,

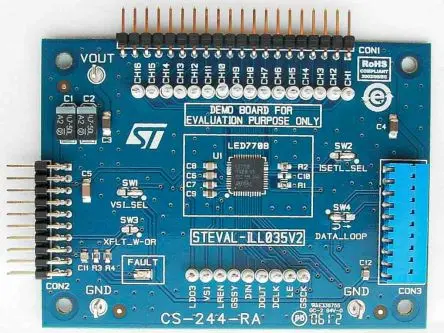

Die STEVAL-ILL035V2-Produktevaluierungsplatine ist eine Erweiterung (Tochterplatine) des STEVAL-ILL035V1 (Hauptplatine) auf Basis des LED7708-LED-Treibers. Es ermöglicht die Implementierung einer verketteten Konfiguration für Anwendungen, die mehr als 16 Kanäle benötigen. Die LED7708 ist als Slave auf dem STEVAL-ILL035V2 und als Master auf dem STEVAL-ILL035V1 konfiguriert. Der Boost-Controller-Abschnitt wird nicht verwendet und die Versorgungsspannung für die LED-Stränge wird von der Hauptplatine (STEVAL-ILL035V1, Master) abgeleitet, indem die Ausgangsspannungsoptimierung durch dedizierte Handshake verlängert wird. Zusätzliche Tochterplatinen können an eine einzelne Hauptplatine angeschlossen werden, um die Anzahl der Kanäle zu erhöhen.
