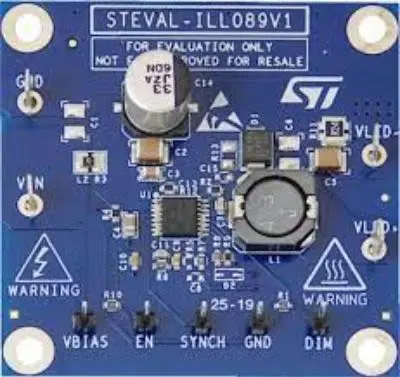

STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit LED, 1

Die STMicroelectronics STEVAL-ILL089V1-Evaluierungsplatine basiert auf der monolithischen LED-Stromquelle Aled6000 für Hochleistungs-LED-Ansteuerung. Das digitale Dimmen wird durch Ansteuerung des dedizierten DIM-Stifts realisiert. Ein geringer Abfallbetrieb mit fast 100 % Arbeitszyklus kann erreicht werden. Der Aled6000 ist ein asynchroner 61-V-Schaltregler mit integriertem Leistungs-MOSFET, der je nach Anwendungsbedingungen bis zu 3 ADC-Strom liefert. Der typische 250-mV-RSENSE-Spannungsabfall, die integrierte Umschaltfunktion am Vvorspannungsstift und das leichte Lastmanagement (Impulssprung) tragen zur Maximierung der Leistungsumwandlungseffizienz über den gesamten Lastbereich bei.Abwärtswandlung 1 A programmierter LED-Strom 500 kHz Schaltfrequenz Digitales Dimmen Kompatibel mit Keramik-Ausgangskondensatoren 180° außerhalb der Phasensynchronisation verfügbar Automatische Wiederherstellung, Überstrom- und Übertemperaturschutz
