STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit Hochleistungs-LED, STEVAL

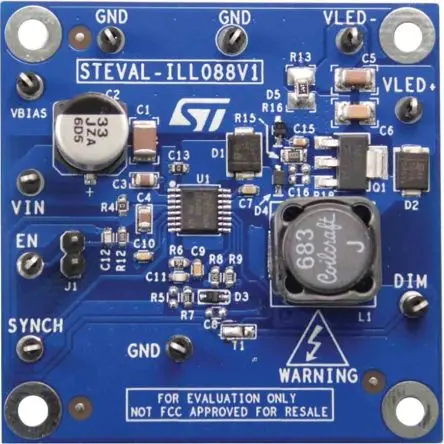

Die Evaluierungsplatine STEVAL-ILL088V1 basiert auf einer monolithischen Stromquelle für Hochleistungs-LED-Ansteuerung, der LED6000, einem asynchronen 61-V-Schaltregler. Mit integriertem Leistungs-MOSFET kann er je nach Anwendungsbedingungen bis zu 3 A Gleichstrom liefern. Der typische 250-mV-RSENSE-Spannungsabfall, die integrierte Vvoras-Pin-Umschaltfunktion und das leichte Lastmanagement (Impulssprung) maximieren die Leistungsumwandlungseffizienz über den gesamten Lastbereich. Das digitale Dimmen wird durch Ansteuerung des dedizierten DIM-Stifts realisiert. Die Strombegrenzungsschwelle und die Schaltfrequenz sind für die Anwendungsoptimierung einstellbar. Das Gerät umfasst auch einen 250-kHz-Oszillator, der extern auf bis zu 1,5 MHz eingestellt werden kann. Die Größe der Gesamtanwendung wird durch die hohe Schaltfrequenz und ihre Kompatibilität mit Keramik-Ausgangskondensatoren minimiert. Zwei LED6000-Regler können in einer 180°-Außenphasenkonfiguration synchronisiert werden, um den gesamten RMS-Eingangsstrom zu reduzieren.
