STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit Dimmer-LED-Treiber,

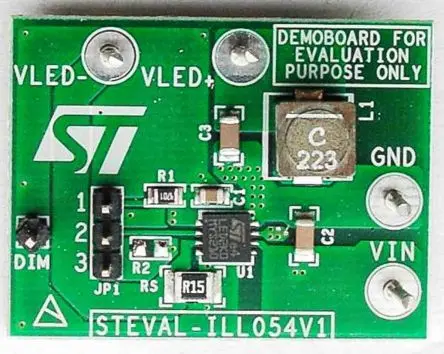

Der Zweck der Evaluierungsplatine STEVAL-ILL054V1 ist die Unterstützung bei der Evaluierung der LED2001, einem monolithischen Abwärtswandler mit fester Schaltfrequenz von 850 kHz. Die LED2001 wurde für den Betrieb als präzise Konstantstromquelle mit einer einstellbaren Strombelastbarkeit von bis zu 4 A dc entwickelt. Die integrierte PWM-Dimmschaltung verfügt über eine LED-Helligkeitssteuerung. Der geregelte Ausgangsstrom wird durch Anschließen eines Erfassungswiderstands an den Rückkopplungsstift eingestellt. Die Größe der Gesamtanwendung wird durch die hohe Schaltfrequenz und die Kompatibilität mit Keramik-Ausgangskondensatoren minimiert. Das Gerät ist vollständig gegen Überhitzung, Überstrom und Ausgangskurzschluss geschützt.5,5 bis 18 V Betriebseingangsspannungsbereich 850 kHz feste Schaltfrequenz 100 mV typ. Stromfühler-Spannungsabfall PWM-Dimmer ±7 % Ausgangsstromgenauigkeit Synchrone Gleichrichtung Interne Strombegrenzung thermische Abschaltung
