STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Evaluierungsplatine zum Einsatz mit Dimmer-LED-Treiber,

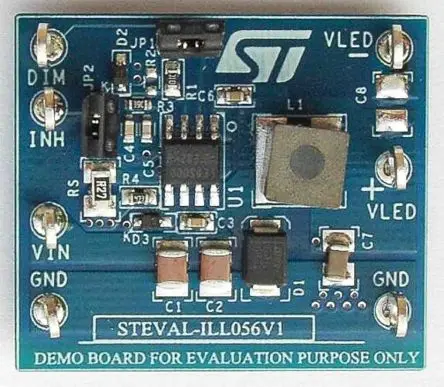

Der STEVAL-ILL056V1 ist eine Produktevaluierungskarte auf Basis der LED5000, einem monolithischen 850-kHz-DC/DC-Abwärtswandler mit fester Schaltfrequenz, der als präzise Konstantstromquelle mit einer einstellbaren Strombelastbarkeit von bis zu 3 A DC betrieben werden kann. Die integrierte PWM-Dimmschaltung verfügt über eine LED-Helligkeitssteuerung. Der geregelte Ausgangsstrompegel wird durch Anschließen eines Erfassungswiderstands an den Rückkopplungsstift eingestellt. Der typische 200-mV-RSENSE-Spannungsabfall erhöht die Leistung in Bezug auf den Wirkungsgrad. Die Größe der Gesamtanwendung wird durch die hohe Schaltfrequenz und ihre Kompatibilität mit Keramik-Ausgangskondensatoren minimiert. Das Gerät ist vollständig gegen Überhitzung, Überstrom und Ausgangskurzschluss geschützt.
