STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Demoboard zum Einsatz mit Mikrocontroller, STEVAL

LED-Technologie = LED-Treiber
Kit-Klassifizierung = Demoboard
Zum Einsatz mit = Mikrocontroller
Vorgestelltes Gerät = LED7708, STM32F103C6T6A
Kit-Name = STEVAL

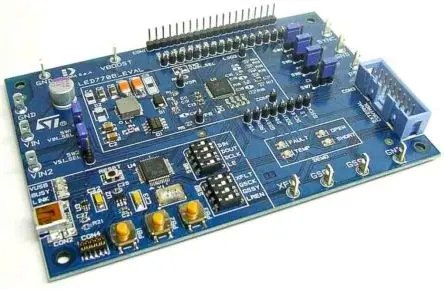

Der Zweck der STEVAL-ILL035V1-Demoplatine besteht darin, ein Anwendungsbeispiel für einen kompakten LED-Hinterleuchtungstreiber mit dem LED7708-Gerät zu liefern. Die Platine ist mit einem 16-Kanal-LED-Treiber mit integriertem Boost-Controller (der LED7708), Leistungsteilen und einem STM32-Mikrocontroller ausgestattet, um alle Funktionen über einen USB-Anschluss einfach zu steuern. Die Ausgangsspannung, die von den an die Ausgangskanäle angeschlossenen LED-Strängen benötigt wird, wird von einer einzelnen Eingangsschiene abgeleitet und kontinuierlich angepasst, um den Spannungsabfall (und die Verlustleistung) über sie hinweg zu minimieren, trotz eines unabhängigen PWM-Arbeitszyklus für jeden einzelnen Kanal. Die Helligkeit jeder LED-Kette wird digital mit 12- oder 16-Bit-Dimmauflösung gesteuert. Integrierte, programmierbare Fehlererkennung und Management-Schaltkreise können so eingestellt werden, dass fehlerhafte Kanäle automatisch getrennt werden, ohne dass der Host-Controller eingreifen muss.
