STMicroelectronics LED-Treiber LED-Treiberevaluierungskit Demoboard zum Einsatz mit LED-Treiber, STEVAL, STP4CMP

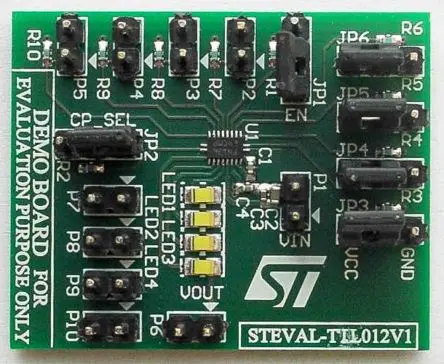

Die STEVAL-TLL012V1-Demoplatine demonstriert die Leistung des STP4CMP, eines auf Ladepumpe basierenden 4-Kanal-LED-Treibers für RGB-Beleuchtung oder LCD-Display-Hinterleuchtung. Dieses Gerät arbeitet mit einer Batterie mit einer Eingangsspannung zwischen 2,7 V und 5,5 V. Das Gerät erzeugt geregelte Stromsenke mit hoher absoluter und Kanal-zu-Kanal-Genauigkeit zur Ansteuerung von bis zu 4 LEDs. Er kann LEDs mit einer Durchlassspannung von bis zu 3,8 V unterstützen Die Stromsenke für jeden Kanal kann mit 4 einzelnen externen Widerständen eingestellt werden. Jeder Kanal wird unabhängig gesteuert. Die PWM-Steuerung kann direkt auf die 4 EN-Eingänge (Freigabe) angewendet werden, um die Helligkeitssteuerung zu ermöglichen.
