STMicroelectronics L7987 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für Schaltnetzteil

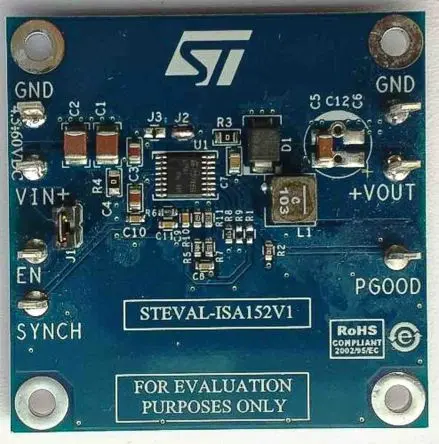

Die Produktevaluationsplatine STEVAL-ISA152V1 ist ein Abwärtsschaltsnetzteil auf Basis des L7987-Reglers in einem HTSSOP16-Gehäuse. Die Ausgangsspannung kann ab 0,8 V eingestellt werden Ein geringer Abfallbetrieb mit fast 100 % Arbeitszyklus kann erreicht werden. Der L7987 ist ein asynchroner Abwärtsschaltregler mit 61 V und 3 A mit integriertem Leistungs-MOSFET-Kabel, der je nach Anwendungsbedingungen bis zu 3 A Strom liefert. Die integrierte Umschaltfunktion auf dem VbAS-Stift und das leichte Lastmanagement (Impulssprung) sollen die Leistungsumwandlungseffizienz über den gesamten Lastbereich maximieren. Sanftanlauf, Strombegrenzungsschwelle und Schaltfrequenz sind für die Anwendungsoptimierung einstellbar. Das Gerät umfasst einen internen 250-kHz-Oszillator, der extern auf bis zu 1,5 MHz eingestellt werden kann. Zwei L7987-Regler können in einer 180°-Außenphasenkonfiguration synchronisiert werden, um den Gesamteingangs-Effektivstrom zu reduzieren
