STMicroelectronics L7985A Entwicklungsbausatz Spannungsregler, Demoboard Spannungsversorgung, für

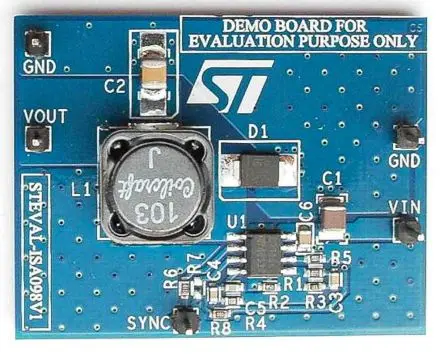

Die Evaluierungsplatine STEVAL-ISA098V1 ist ein Abwärtsregler-Schaltnetzteil, basierend auf dem Reglergerät L7985A. Der L7985A ist ein Abwärtsregler mit einem 2,5 A (Minimum) strombegrenzten integrierten Leistungs-MOSFET, sodass er je nach Anwendungsbedingungen bis zu 2 A Strom an die Last liefern kann. Die Eingangsspannung kann zwischen 4,5 V und 38 V liegen, während die Ausgangsspannung von 0,6 V bis VIN eingestellt werden kann. Das Gerät erfordert einen minimalen Satz externer Komponenten und umfasst einen internen 250-kHz-Schaltfrequenzoszillator, der extern auf bis zu 1 MHz eingestellt werden kann.Ausgangsstrom 2 A Eingangsspannung von 4,5 V bis 38 V. Einstellbare Ausgangsspannung ab 0,6 V 250 kHz Schaltfrequenz programmierbar bis zu 1 MHz Interner Sanftanlauf und Aktivierung • Low-Dropout-Betrieb: 100 % Arbeitszyklus Spannungsweiterleitung • Null-Laststrom Betrieb • Überstrom- und Übertemperaturschutz
