STMicroelectronics L7981 Entwicklungsbausatz Spannungsregler, Demoboard Spannungsversorgung, für

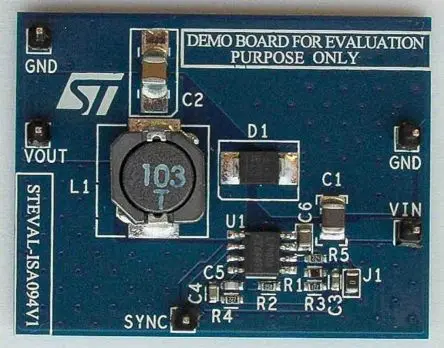

Das STEVAL-ISA094V1 ist ein Abwärtsschaltsnetzteil auf Basis des L7981-Schaltreglers von STMicroelectronics in einem HSOP8-Gehäuse. Der L7981 verfügt über einen integrierten Leistungs-MOSFET und kann je nach Anwendungsbedingungen bis zu 3 A Strom an die Last liefern. Die Eingangsspannung kann zwischen 4,5 V und 28 V liegen, während die Ausgangsspannung von 0,6 V bis VIN eingestellt werden kann. Das Gerät benötigt eine minimale Anzahl externer Komponenten und verfügt über einen internen 250-kHz-Schaltfrequenzoszillator, der extern auf bis zu 1 MHz eingestellt werden kann.Ausgangsstrom 3 A 4,5 V bis 28 V Eingangsspannung Einstellbare Ausgangsspannung ab 0,6 V 250 kHz Schaltfrequenz, programmierbar bis zu 1 MHz Interner Sanftanlauf und Aktivierung • Low-Dropout-Betrieb: 100 % Arbeitszyklus Spannungsweiterleitung • Null-Laststrom Betrieb • Überstrom- und Übertemperaturschutz
