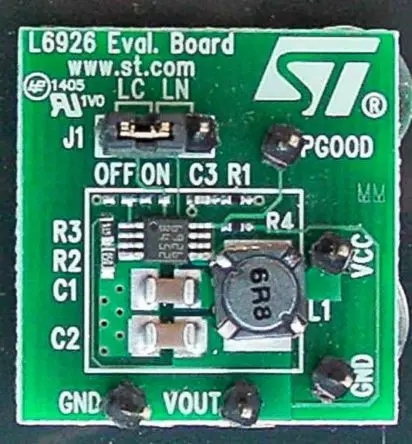

STMicroelectronics L6926 Entwicklungsbausatz Spannungsregler, Demoboard Energieverwaltung, für Synchroner Abwärtsregler

Die STEVAL-ISA078V1-Demoplatine ist ein hocheffizienter monolithischer synchroner Abwärtsregler, der dank der 100%igen Arbeitszyklusbetriebsfähigkeit bis zu 800 mA kontinuierlichen Ausgangsstrom liefern und die Ausgangsspannung von 0,6 V bis VIN regeln kann. Großer Eingangsspannungsbereich von 2 V bis 5,5 V Die Regelkreisarchitektur basiert auf einem Peak Current Mode mit konstanter Frequenz, während ein hoher Wirkungsgrad bei leichten Lasten durch eine Funktionalität mit geringem Verbrauch erreicht wird. Der sehr niedrige Ruhestrom (25 μA) und der Abschaltstrom (0,2 μA) bedeuten, dass das Gerät sehr geeignet ist, batteriebetriebene Geräte wie PDAs, tragbare Terminals, DSCs (digitale Fotokameras) und Mobiltelefone zu versorgen. Die Schaltfrequenz ist intern auf 600 kHz eingestellt, das Gerät kann jedoch extern bis zu 1,4 MHz synchronisiert werden. Eine interne Referenzspannung von 0,6 V (typ.) ermöglicht es dem Gerät, eine minimale Ausgangsspannung des gleichen niedrigen Werts zu regeln.
