STMicroelectronics L6564 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Energieverwaltung, für

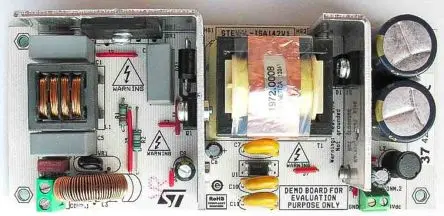

Die Produktevaluationsplatine STEVAL-ISA142V1 implementiert ein Netzteil mit 50 W und großem Netzeingang und Leistungsfaktorkorrektur, das für alle energiesparenden Anwendungen geeignet ist, die einen hohen Leistungsfaktor erfordern, wie z. B. Beleuchtungsanwendungen und LED-Netzteile. Die Verwendung des kostengünstigen L6564 in Kombination mit einer einfachen Flyback-Topologie bietet eine sehr wettbewerbsfähige Lösung.Netzspannungsbereich: 90 bis 265 V ac Minimale Netzfrequenz (fl): 47-63 Hz Minimale Schaltfrequenz: 44 KHz Reflektierte Spannung: 140 V Geregelte Ausgangsspannung: 24 V Ausgangsnennleistung: 50 W Leistungsfaktor (Last ≥ 50 %): 0,9 min Minimaler Wirkungsgrad bei Volllast: 88 % Maximale Restwelligkeit der Ausgangsspannung von 2 fl: 1,1 V pk-pk (VIN = 230 V ac, Pout = 50 W) Maximale Umgebungstemperatur: 50 °C Leiterplattentyp und -größe: Einseitig, 35 μm, CEM-1, 140 x 60 mm
