STMicroelectronics L6472 Entwicklungsbausatz Spannungsregler, Demoboard Energieverwaltung, für Schrittmotortreiber

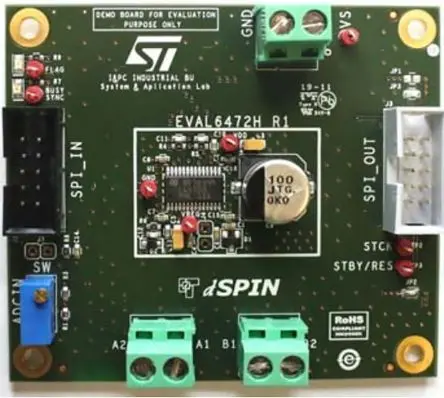

Die EVAL6472H-Demoplatine ist ein vollständig integrierter Mikroschrittmotortreiber. In Kombination mit der STEVAL-PCC009V2-Kommunikationsplatine und der dSPIN-Evaluierungssoftware ermöglicht die Platine dem Benutzer, alle Funktionen des L6472-Geräts zu untersuchen. Insbesondere kann die Platine zur Regelung der L6472-Parameter verwendet werden, um den Anwendungsanforderungen gerecht zu werden. Die EVAL6472H unterstützt die Reihenschaltung und ist somit für die Evaluierung des L6472 in Anwendungen mit mehreren Motoren geeignet.Spannungsbereich von 16 bis 45 V Phasenstrom bis zu 3 Ar. M.s. SPI-Schnittstelle mit Verkettungsmerkmal SW-Eingang LED-Signalleuchten für FLAG und BUSY Einstellbare Versorgungsspannungs-Kompensation Geeignet für den Einsatz in Kombination mit STEVAL-PCC009V2
