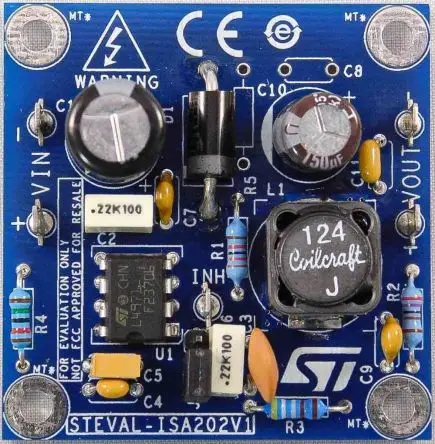

STMicroelectronics L4971 Entwicklungsbausatz Spannungsregler, Evaluierungsplatine Abwärtsschaltregler, für Asynchroner

Die Produktevaluierungsplatine STEVAL-ISA202V1 bietet eine Plattform für die Evaluierung des L4971, eines asynchronen 1,5-A-Abwärtsschaltreglers mit Nulllaststrom-Betriebsfähigkeit. Basierend auf der Auswahl der externen Komponenten kann das Gerät im gesamten Eingangsspannungsbereich von 8 V< VIN< 55 V betrieben werden Die Ausgangsspannung wird durch die Nennspannung des Ausgangskondensators begrenzt, sodass sie über<< den Spannungsteiler R2, R3 im Bereich von 3,3 V VOUT 30 V eingestellt werden kann. Die Eingangs- und Ausgangskondensatoren sind in der Lage, den RMS-Strom im Betriebsbereich zu halten.Eingangsspannungsbereich: 8 V bis 55 V Ausgangsspannung: 5,1 V ± 3 % (Leitung, Last und thermisch) Restwelligkeit des Ausgangs: Weniger als 51 mV Ausgangsstrombereich: 0 mA bis 1,5 A Max. Ausgangswelligkeitsstrom: 30 % Strombegrenzung: 2,5 A typ. Schaltfrequenz: 200 kHz
