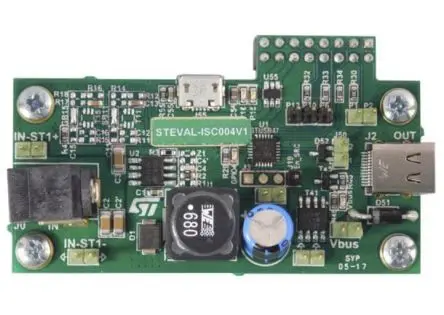

STMicroelectronics Evaluierungsplatine Entwicklungstool Kommunikation und Drahtlos STEVAL-ISC004V1 Evaluierungskit

Die STEVAL-ISC004V1-Evaluierungsplatine ist eine gebrauchsfertige USB-PD-Quelle auf der Basis von STUSB4710A und ST1S14 ICs. Es stellt dar, wie man einen DC-Netzeingang mit fester Spannung in einen variablen Spannungsausgang mit USB PD umwandelt. Der STUSB4710A fungiert als Typ-C-Anschluss-Schnittstelle, die Werbung und Verhandlung für die Stromversorgung sicherstellt, den DC/DC-Wandler und die Leistungspfade steuert und die VBUS-Spannung überwacht. Das Gerät ST1S14 verwaltet die Abwärtswandlung vom DC-Eingangsanschluss auf die ausgehandelte VBUS-Spannung.1 x USB-PD-PortSTUSB4710A-USB-LeistungsversorgungscontrollerVBUS-Netzschalter und EntladungspfadUnterstützt bis zu 5 Leistungsdatenobjekte (PDO)Kurzschluss-zu-VBUS-Schutz an CC-Pins (22 V) und VBUS-Pins (28 V)Anpassbare StartprofileKompatibel mit der NUCLEO-F072RB-Platine für Konfigurations- und Debugging-Schnittstelle
