STMicroelectronics Evaluierungsboard für den STUSB4500 USB Power Delivery Controller Entwicklungstool Kommunikation und

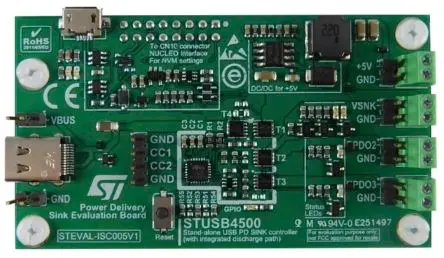

STMicroelectronics EvaluierungsplatineDie STMicroelectronics STEVAL-ISC005V1-Evaluierungsplatine ist eine sofort einsatzbereite USB PD-Senke auf Basis des STUSB4500. Die Platine übernimmt die USB-PD-Aushandlung mit einer Quelle, um einen oder mehrere Ladepfade zu ermöglichen. Ein L7985-Gerät sorgt für eine Abwärtswandlung vom ausgehandelten VBUS-Senken-Eingang zur Ausgabe einer geregelten 5-V-Versorgung, die optional die Versorgung einer MCU-Evaluierungsplatine oder eines anderen Systems ermöglicht. Die Platine ist CE-zertifiziert.Eigenschaften und Vorteile:• 5 V integriertes DC/DC • Kurzschluss-zu-VBUS-Schutz an CC-Stiften (22 V) und VBUS-Stiften (28 V) • kompatibel mit USB PD (Rev3.0) • VBUS-Netzschalter und Entladepfad • Unterstützung von bis zu 3 Netzdatenobjekten (PDO) • Kurzschluss-zu-VBUS-Schutz an CC-Stiften (22 V) und VBUS-Stiften (28 V) • Anpassbare Startprofile • Mehrere Ausgangspfade • Kompatibel mit der Nucleo-F072RB-Entwicklungsplatine für Konfigurations- und Debugging-Schnittstelle • USB-Stromversorgungs-Controller STUSB4500, zertifiziert für: USB-Typ-C (Rev1.2), USB-PD (Rev2.0), TID: 1000133
