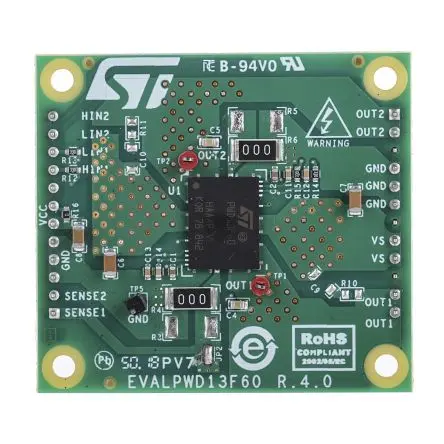

STMicroelectronics EVALPWD13F60 Evaluierungsplatine, Hochspannungs-Evaluierungsboard Vollbrücke, für PWD13F60

STMicroelectronics EvaluierungsplatineDie STMicroelectronics Evaluierungsplatine ist ein hochdichter Leistungstreiber zur Integration von Gate-Treibern und vier N-Kanal-Leistungs-MOSFETs in einer Dual-Halbbrücken-Konfiguration. Diese hohe Integration des Geräts ermöglicht eine effiziente Ansteuerung von Lasten auf kleinstem Raum. Er verfügt über einen erweiterten Eingangsbereich, der eine einfache Verbindung mit Mikrocontrollern, DSP-Einheiten oder Hall-Effekt-Sensoren ermöglicht. Diese verfügt sowohl über Steuer- als auch Leistungssignale, die auf der Stiftleiste für den einfachen Anschluss an andere Platinen verfügbar sind.Eigenschaften und Vorteile:• Der erforderliche Ausgangsstrom beträgt 2 A. • Verriegelungsfunktion zur Vermeidung von Querleitungen • interne Bootstrap-Dioden • Geeignet für den Betrieb als Vollbrücke und als zweifache unabhängige Halbbrücken • Power System-in-Package mit Gate-Treibern und Hochspannungs-Leistungs-MOSFETs: Niedriger RDS(on) = 320 mohm und BVDSS = 600 V • Die 3,3-V- bis 15-V-kompatiblen Eingänge mit Hysterese und Pull-Down • UVLO-Schutz bei einer Versorgungsspannung • Sehr kompakte BauweiseAnwendungen:• DC/DC- und DC/AC-Wandler • Fabrikautomation • Lüfter und Pumpen • HID, Vorschaltgeräte • Motortreiber für Industrie- und Haushaltsgeräte • Netzteile
