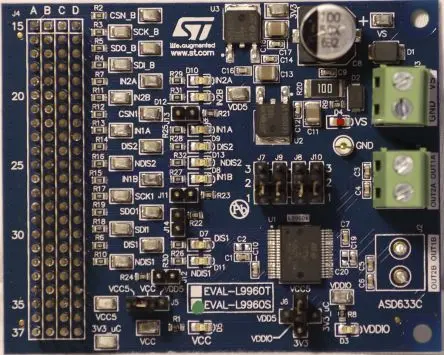

STMicroelectronics EVAL-L9960 Entwicklungskit, Evaluierungsplatine Halbbrücken-Treiber, für SPC560P-DISP

EVAL-L9960 und EVAL-L9960T sind die einfachste Lösung zur Evaluierung der L9960- und L9960T-Funktionalitäten und bieten alle notwendigen Eingangs- und Ausgangs-Fähigkeiten zum Antrieb von Gleichstrommotoren und zur Überwachung von Diagnosefunktionen. Die Fahrstrategie wird durch konfigurierbare PWM-/DIR-Stifte wie IN1/IN2 verbessert. Die H-Brücke enthält integrierte Freilaufdioden. Im Falle eines Freilaufzustands wird der Transistor auf der Niederspannungsseite oder auf der Hochspannungsseite parallel zu seiner Diode eingeschaltet, um die Verlustleistung zu reduzieren.Großer Versorgungsspannungsbereich (VBatt): 4 V÷28 V Schwellenwert der Strombegrenzung durch SPI eingestellt: 4 Stufen von 2,5 A bis 8,6 A (Typ.) Gerät gesteuert und programmiert über SPI Diagnosefunktionen über SPI zugänglich: Kurzschluss an Batterie, Kurzschluss gegen Masse, Kurzschlussüberlastung, Übertemperatur, Offene Last Integrierter 5-V-, 1,5-A-Spannungsregler 2 LEDs zur Überwachung von Vbatt- und EN-Signal. Eingangssignalsteckverbinder kompatibel mit den SPC5 Discovery+-Platinen. Möglichkeit, die Platine über einen einfachen Adapter oder über Kabel mit Mikrocontroller-Platinen zu verbinden. Prüfpunkte zur Überwachung von Eingangssignalen (SPI, PWM, EN) und Ausgängen Flexible Antriebsstrategie über konfigurierbare Stifte PWM/DIR (IN1/IN2): Kein Kühlkörper erforderlich
