STMicroelectronics Entwicklungskit analog für Zweifach-BTL-Audioverstärker der Klasse D TDA7492 mit hoher Leistung,

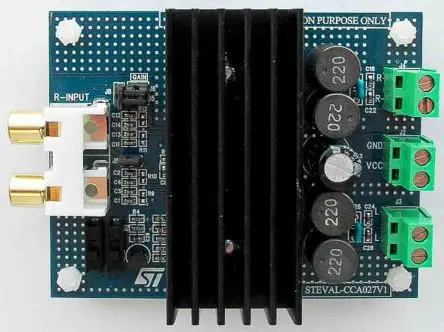

Die STEVAL-CCA027V1-Demoplatine wurde für den TDA7492-Hochleistungs-Zweifach-BTL-Audioverstärker der Klasse D entwickelt. Aufgrund des hohen Wirkungsgrads ist das Gerät TDA7492 in PSSO36 montiert und kann die erzeugte Heizung mit einem relativ kleinen Kühlkörper ableiten. Auf der Platine ermöglichen einige Steckbrücken die Konfiguration des Verstärkers, um alle Funktionen zu überprüfen, z. B. einseitige oder differenzielle Eingänge, feste Verstärkungseinstellungen. Standby- und Stummschaltungsfunktionen werden über die mitgelieferten Mikroschalter aktiviert.50 W + 50 W kontinuierliche Ausgangsleistung bei THD = 10 %, Rl = 6 Ω, VCC = 25 V 40 W + 40 W kontinuierliche Ausgangsleistung bei THD = 10 %, Rl = 8 Ω, VCC = 25 V Großer Betriebsspannungsbereich (8-26 V) Hoher Wirkungsgrad (90 %) Vier wählbare, feste Verstärkungseinstellungen (21,6 dB, 27,6 dB, 31,1 dB und 33,6 dB) Differenzielle Eingänge zur Minimierung von Gleichtaktrauschen Standby- und Stummschaltungsfunktionen Kurzschluss- und thermischer Überlastschutz Extern synchronisierbar
