STMicroelectronics Entwicklungskit analog für TS4990IQT-Audioverstärker mit geringer Leistungsaufnahme, Audioverstärker,

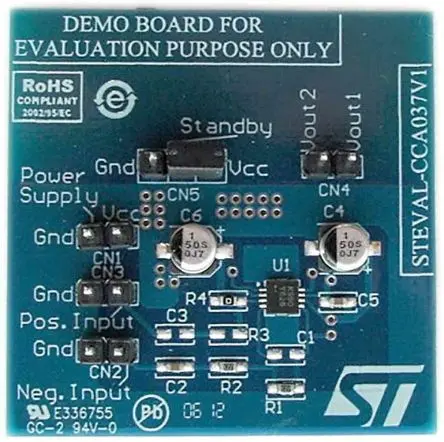

Die STEVAL-CCA037V1-Demoplatine wurde zur Evaluierung des TS4990IQT-Audioverstärkers mit niedriger Leistung entwickelt. Das Mikrogehäuse DFN8 (zwei flache, bleifreie 8 Stifte) ermöglicht Platzersparnis und gute Wärmeableitung. Die BTL-Verstärkung ist auf 2 V/V eingestellt und kann bei Bedarf mit einer Änderung von zwei Widerstandswerten (R1 oder R2) angepasst werden. Es ist möglich, die Eingangskonfiguration von einseitig auf differenziell der STEVAL-CCA037V1-Demoplatine zu ändern.Betriebsbereich: VCC = 2,2 V bis 5,5 V Aktiver Low-Standby-Modus 1,2 W Ausgangsleistung bei VCC = 5 V, THD = 1 %, F = 1 kHz, mit 8 Ω Last Extrem niedriger Energieverbrauch im Standby-Modus (10 nA) 62 dB PSRR @ 217 Hz im geerdeten Modus (Av = 2 V/V) Nahezu null Pop und Klick Extrem geringe Verzerrung (0,1 %) Modulverstärkung eingestellt auf 2 V/V. Übertemperatur- und Kurzschlussschutz
