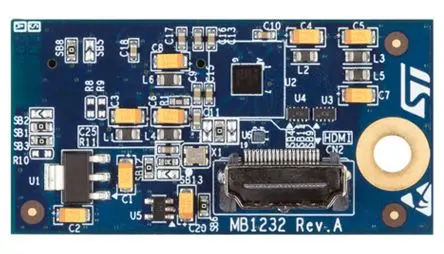

STMicroelectronics DSI-zu-HDMI-Adapterplatine zum Einsatz mit ST-Starterkits

Die DSI-auf-HDMI-Adapterplatine mit der Teilenummer B-LCDAD-HDMI1 wird für STM32-Entwicklungsplatinen oder Discovery-Platinen verwendet. Sie kommt mit DSI-Eingang und HDMI-Ausgangsanschluss. Was ist der Vorteil von B-LCDAD-HDMI1? B-LCDAD-HDMI1 umfasst den Brücken-Chip ADV7533, womit diese Platine 2-, 3- oder 4-spurige DSI-Video-Eingangsdaten, S/PDIF, 2-Kanal-I2S-Audio-Eingangsdaten und den HDMI v1.3-Ausgangsanschluss unterstützen kann. Was ist eine STM32-Entwicklungsplatine? Diese Platinen wurden für Entwicklungszwecke mit den ARM Cortex STM32 MCUs entwickelt. STM32 verfügt über externe Stromkreise wie Transceiver, Sensoren, Speicherschnittstellen, Anzeigen und vieles mehr und ist bekannt als Referenzdesign für die Anwendungsentwicklung. Merkmale von B-LCDAD-HDMI1: • Bis zu vier Spuren mit MIPI/DSI-Daten, jede mit bis zu 800 Mbit/s • 2-Kanal-I2S überträgt Stereo mit einer Abtastrate von bis zu 192 kHz • S/PDIF zur Übertragung von Stereo LPCM-Audio oder komprimiertem Audio HDMI-Ausgangssteckverbinder: • Unterstützung von Videoauflösungen mit Pixeltakten von bis zu 80 MHz • Unterstützung von CEC Signalen, 5-V-tolerante I2C- und HPD-E/As • Gleichtaktfilter mit ESD-Schutz Anwendung: • Entwicklungsdesign • Eingebettete Designs
