STMicroelectronics Digitaler Hochgeschwindigkeits-Eingangsstrombegrenzer Evaluierungsboard, Evaluierungsplatine für

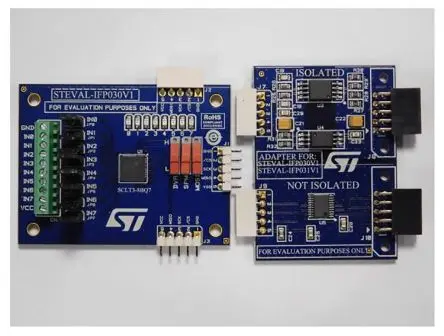

Diese Evaluierungsplatine implementiert einen 8-zeiligen, geschützten digitalen Eingangsabschluss mit serialisierter Zustandsübertragung für speicherprogrammierbare Steuerungen. Sie basiert auf der SCLT3-8BQ7-Brückeneinheit. Das SCLT3-8BQ7 erhöht die E/A-Moduldichte durch Reduzierung der Verlustleistung (78 mW pro Eingang) und Reduzierung der Optotransistorzahl. In jeden Eingangsbereich sind ein einstellbarer Digitalfilter und ein LED-Treiber integriert. Der 2-MHz-SPI-Peripherieausgang serialisiert die Eingangszustandübertragung zum E/A-Modulcontroller. Die Evaluierungsplatine STEVAL-IFP030V1 zeigt die Flexibilität des SCTL3-8BQ7 mit: 8/16-Bit-Modus mit Paritätsprüfung, Temperatur- und Spannungsalarmen, Daisy-Chain-Fähigkeit, einstellbarer digitaler minimaler Filterzeit (20 μs/160 μs). Die Evaluierungsplatine STEVAL-IFP030V1 kann mit vielen anderen Evaluierungsplatinen STEVAL-IFP030V1 verkettet werden.
