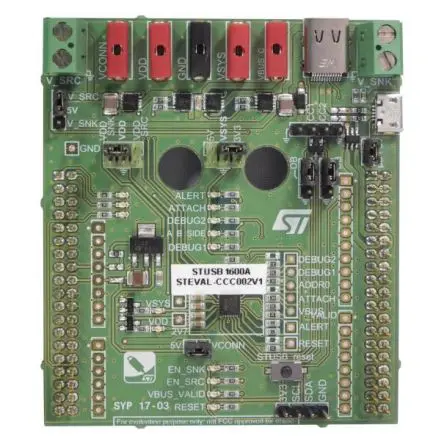

STMicroelectronics Controller-Evaluierungsboard Entwicklungstool Kommunikation und Drahtlos STEVAL-CCC002V1

Mit der STEVAL-CCC002V1-Evaluierungsplatine können Sie einen voll ausgestatteten 5-V-USB-Typ-C-Anschluss mit STUSB1600A entwerfen, der als Quelle, Senke oder mit Doppelfunktion konfiguriert werden kann. Sowohl Quell- als auch Anschluss-VBUS-Strompfade werden direkt vom STUSB1600A entsprechend der Konfiguration der Anschlussleistungsfunktion und dem angeschlossenen Gerät freigeschaltet. Für den STUSB1600A stehen Steckbrücken zur Verfügung, um verschiedene Stromversorgungskonfigurationen für den STUSB1600A je nach Anwendung zu evaluieren. Die verschiedenen LEDs zeigen den Betriebszustand des STUSB1600A- und USB-Typ-C-Anschlusses an.1 voll ausgestatteter USB-Typ-C-Anschluss (Quelle/Senke/Doppelfunktion)STUSB1600A-Typ-C-Controller, kompatibel mit USB-Typ-C-Standard-Rel. 1,2 + ECRVBUS-Netzschalter und EntladungspfadVCONN-Unterstützung (programmierbare Strombegrenzung bis zu 600 mA)Unterstützung für den Leere-Batterie-ModusKompatibel mit der NUCLEO-F072RB-Platine für Konfigurations- und Debugging-Schnittstelle
