STMicroelectronics Bewegungssensormodul Oberfläche Bewegungssensor DIL-24 24-Pin

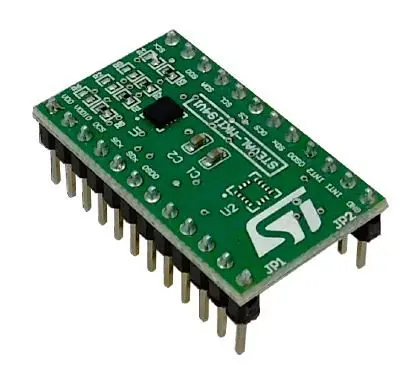

Die STEVAL-MKI194V1 ist eine Adapterplatine, die die Evaluierung von MEMS-Geräten in der Produktfamilie LSM6DSR erleichtert. Die Platine bietet eine effektive Lösung für schnelles System-Prototyping und Geräteevaluierung direkt in der eigenen Anwendung des Benutzers. Der STEVAL-MKI194V1 kann an eine DIL 24-Standardbuchse angeschlossen werden. Der Adapter bietet die vollständige LSM6DSR-Anschlussbelegung und wird mit den erforderlichen Entkopplungskondensatoren auf der VDD-Stromversorgungsleitung betriebsbereit geliefert. Dieser Adapter wird von der Hauptplatine STEVAL-MKI109V3 mit einem leistungsstarken 32-Bit-Mikrocontroller unterstützt, der als Brücke zwischen dem Sensor und einem PC fungiert, auf dem die herunterladbare grafische Benutzeroberfläche (Unico GUI) oder spezielle Software-Routinen für kundenspezifische Anwendungen verwendet werden können.Vollständige LSM6DSR-Anschlussdichte für eine DIL 24-Standardbuchse Vollständig kompatibel mit STEVAL-MKI109V3-Hauptplatinen Die Änderung der Widerstandseinstellungen ist auch kompatibel mit der Hauptplatine STEVAL-MKI109V2
