STMicroelectronics Adapterplatine für einen Standard-DIL24-Sockel zum Einsatz mit DIL 24-Sockel

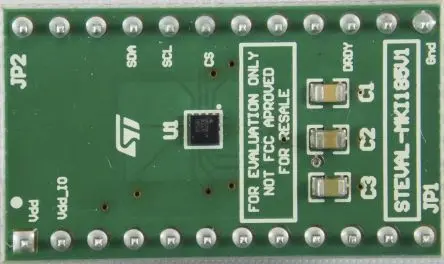

STMicroelectronicsDie STMicroelectronics STEVAL-MKI185V1-Adapterplatine wurde entwickelt, um die Evaluierung von MEMS-Geräten in der IIS2MDC-Produktfamilie zu erleichtern. Die Platine bietet eine effektive Lösung für einen schnellen System-Versuchsaufbau und Geräteevaluierung direkt in der Anwendung des Benutzers. Er kann in eine DIL24-Standardbuchse gesteckt werden. Der Adapter stellt die komplette Pinbelegung des IIS2MDC bereit und wird mit den erforderlichen Entkopplungskondensatoren auf der VDD-Stromversorgungsleitung betriebsbereit geliefert. Dieser Adapter wird von der Hauptplatine STEVAL-MKI109V3 unterstützt, die einen leistungsstarken 32-Bit-Mikrocontroller umfasst, der als Brücke zwischen dem Sensor und einem PC fungiert, auf dem die herunterladbare grafische Benutzeroberfläche (Unico GUI) oder spezielle Software-Routinen für kundenspezifische Anwendungen verwendet werden können.Eigenschaften und Vorteile:• Vollständige IIS2MDC-Pinbelegung für eine DIL24-Standardbuchse • Vollständig kompatibel mit der Hauptplatine STEVAL-MKI109V3
