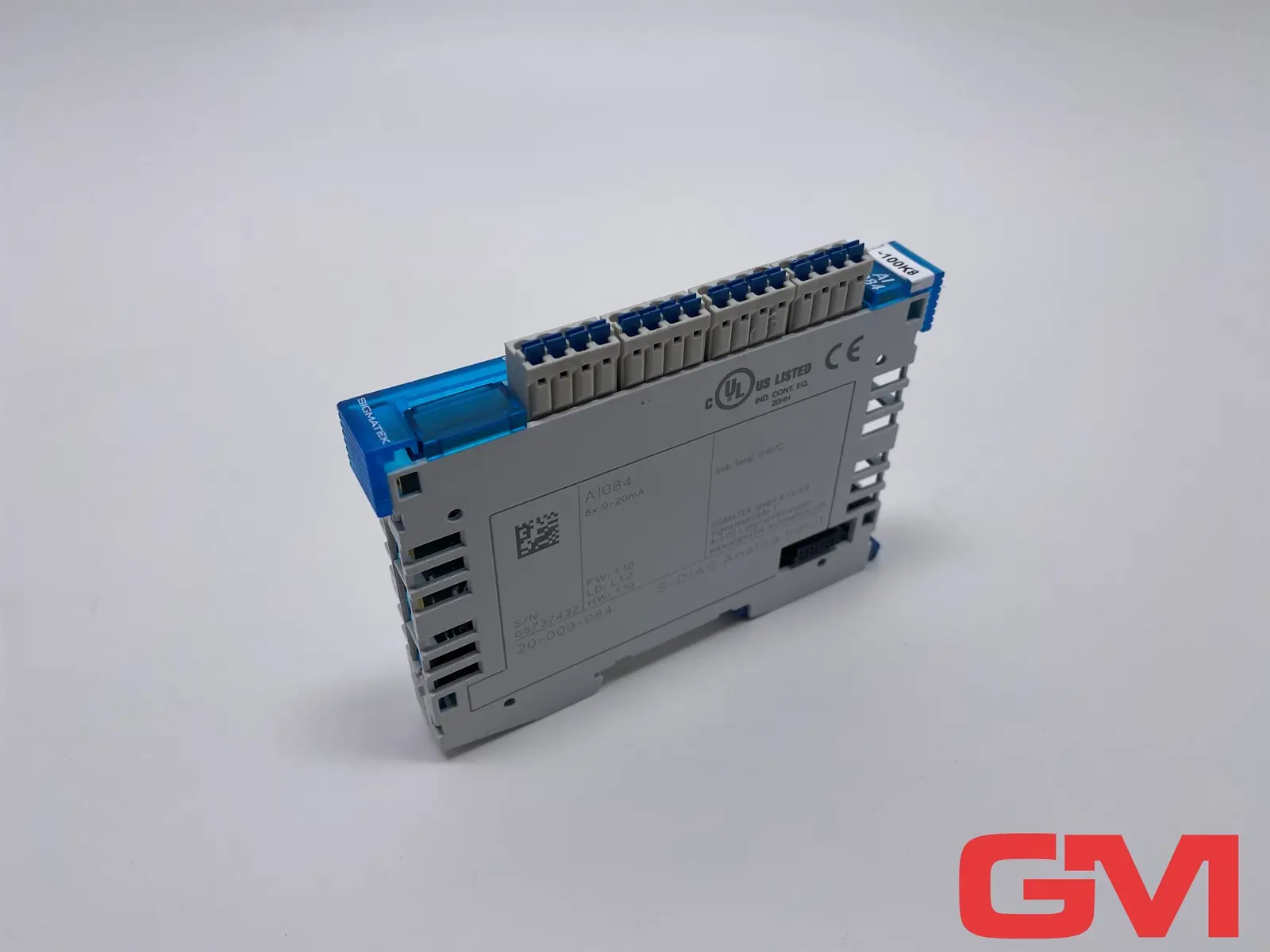

Sigmatek Analog Eingangsmodul AI 084 Analog input 20-009-084 FW: 1.10 LD: L1.2

Das Sigmatek AI 084 (Artikelnummer: 20-009-084) ist ein kompaktes Analog-Eingangsmodul aus der S-DIAS-Reihe, das für die hochpräzise Erfassung von Stromsignalen in industriellen Automatisierungssystemen entwickelt wurde. Es verfügt über acht differenzielle Eingangskanäle mit einer hochauflösenden 16-Bit-Signalverarbeitung. Dank der flexiblen softwareseitigen Konfiguration und der integrierten Überwachungsfunktionen bietet das Modul ein Höchstmaß an Zuverlässigkeit und Präzision bei der Erfassung von Prozessdaten.

Produktvorteile

• Hohe Kanaldichte und Präzision: Acht differenzielle Stromkanäle mit einer Auflösung von 16 Bit ermöglichen eine äußerst exakte Erfassung von Messwerten.
• Schnelle Signalverarbeitung: Das Modul bietet eine extrem kurze Wandlungszeit von gerade einmal 1 ms für alle acht Kanäle gleichzeitig.
• Smarte Schutz- und Überwachungsfunktionen: Integrierte Funktionen zur Kabelbruchüberwachung (softwareseitig einstellbar) sowie eine Kurzschlussüberwachung sichern den Prozess ab.
• Platzsparende Hutschienenmontage: Mit einer extrem geringen Gehäusebreite von nur 12,5 mm lässt sich das Modul perfekt und platzsparend im Schaltschrank aufreihen.

Anwendungsbereiche

• Prozess- und Felddatenerfassung: Ideal geeignet für das präzise Einlesen standardisierter Analogsignale von industriellen Sensoren und Messumformern.
• Maschinen- und Anlagenbau: Zuverlässiger Einsatz in hochdynamischen Automatisierungsumgebungen, die auf das kompakte S-DIAS-Bussystem von Sigmatek setzen.
• Präzise Strommessung: Verwendung in Systemen, bei denen Messwerte in standardisierten Bereichen fehlerfrei und temperaturstabil erfasst werden müssen.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche konkreten Messbereiche unterstützt das Modul AI 084? Das Eingangsmodul unterstützt die beiden standardisierten industriellen Strommessbereiche von 0–20 mA und 4–20 mA.

Wie hoch ist die Stromaufnahme des Moduls über den S-DIAS-Bus? Das Modul verbraucht auf der +5-V-Versorgung typischerweise 50 mA (maximal 55 mA) und auf der +24-V-Versorgung typischerweise 32 mA (maximal 37 mA).

Welche Abmessungen besitzt das Gehäuse des Moduls? Die ultrakompakten Abmessungen des S-DIAS-Moduls betragen exakt 12,5 x 104,2 x 72 mm (Breite x Höhe x Tiefe).
