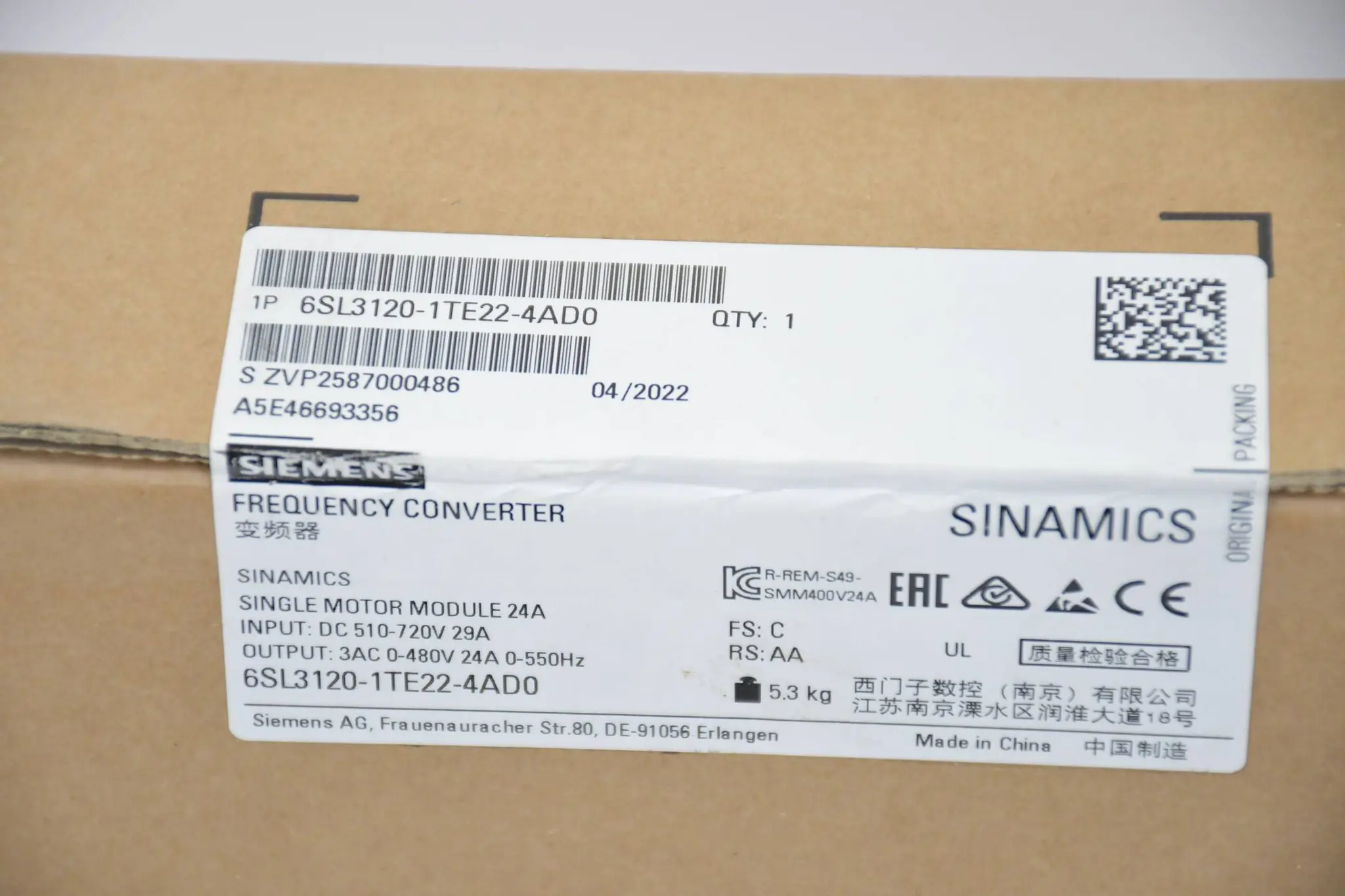

Siemens Sinamics SMM 6SL3120-1TE22-4AD0 ( 6SL3 120-1TE22-4AD0 ) E.C

Das Siemens SINAMICS S120 Single Motor Module in der Bauform Booksize ist ein Wechselrichter zur Steuerung eines einzelnen Motors innerhalb des modularen S120-Antriebssystems. Das Modul weist einen Bemessungsausgangsstrom von 24 A sowie eine Typleistung von 12,9 kW auf. Es wird über den gemeinsamen Gleichspannungs-Zwischenkreis (DC 510 V bis 720 V) des Antriebsverbands gespeist. Die digitale DRIVE-CLiQ-Schnittstelle ermöglicht eine präzise Regelung und einfache Integration in komplexe Automatisierungsumgebungen.

Technische Merkmale

• Leistungsdaten: Das Modul liefert einen Nennstrom von 24 A und kann für dynamische Lastanforderungen kurzzeitig einen Spitzenstrom von bis zu 72 A bereitstellen (dreifacher Bemessungsstrom).
• Bauform: Mit einer Baubreite von 50 mm bietet das Gerät eine hohe Leistungsdichte und minimiert den Platzbedarf auf der Montageschiene.
• Kühlung: Die Abfuhr der Verlustwärme (typisch ca. 0,19 kW) erfolgt durch eine verstärkte Luftkühlung mittels eines integrierten Lüfters.
• Schnittstellen: Ausgestattet mit DRIVE-CLiQ-Ports für die Kommunikation, einem Motoranschluss sowie Eingängen für die sichere Bremsenansteuerung und Temperatursensoren.

Anwendungsbereiche

• Produktionsmaschinen: Einsatz als Antrieb für Vorschub- oder Hauptachsen in Verpackungs-, Textil- oder Holzbearbeitungsmaschinen.
• Werkzeugmaschinen: Präzise Drehzahl- und Positionsregelung in CNC-Bearbeitungszentren.
• Handhabungstechnik: Steuerung von Linearachsen und Rotationsmodulen in automatisierten Montage- und Fertigungslinien.
• Allgemeiner Maschinenbau: Vielseitige Komponente für Antriebsgruppen, die eine hohe Dynamik im mittleren Leistungssegment erfordern.

FAQs

Wo kann man das Produkt kaufen? Das Motor Module 6SL3120-1TE22-4AD0 ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Sicherheitsfunktionen werden unterstützt? Das Modul ist für Safety Integrated Funktionen (SIL 2 nach IEC 61508 und PL d nach EN ISO 13849-1, Kategorie 3) ausgelegt.

Wie hoch ist der Strombedarf für die 24-V-Elektronik? Für den Betrieb der internen Elektronik und des Lüfters benötigt das Modul eine DC-24-V-Versorgung mit einem maximalen Strombedarf von 1,00 A.

Was ist die maximale Ausgangsfrequenz? Bei Servo-Regelung unterstützt das Modul eine Ausgangsfrequenz von bis zu 650 Hz (abhängig von der eingestellten Pulsfrequenz und entsprechenden Lizenzen).
