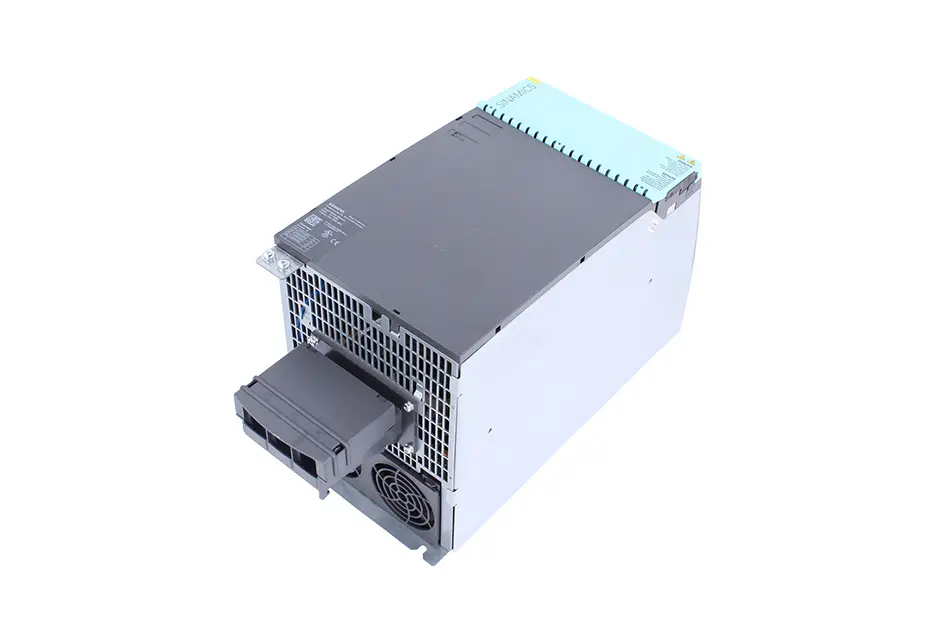

6SL3120-1TE28-5AA3

Das Siemens SINAMICS S120 Single Motor Module (Artikelnummer 6SL3120-1TE28-5AA3) ist ein leistungsstarker Wechselrichter für den Betrieb von drehzahlgeregelten Servo- und Asynchronmotoren. Ausgelegt für eine Zwischenkreisspannung von DC 510 bis 720 V, liefert das Modul einen Bemessungsausgangsstrom von 85 A (Spitzenstrom bis zu 141 A) bei einer Typleistung von 46 kW. Mit seiner kompakten Modulbreite von 200 mm, der integrierten internen Luftkühlung sowie der Unterstützung integrierter Sicherheitsfunktionen (Safety Integrated SIL 2 / PL d) eignet sich die Einheit ideal für anspruchsvolle Mehrachs-Antriebsverbände in der Fabrikautomation.

Produktvorteile

• Hohe Leistungsdichte: Liefert bis zu 46 kW Typleistung bei einer schmalen Booksize-Baubreite von nur 200 mm.
• Hohe Dynamik & Überlastfähigkeit: Unterstützt Spitzenströme von bis zu 141 A (I_max) für schnelle Beschleunigungsvorgänge.
• Integrierte Sicherheitstechnik: Unterstützt Safety Integrated nach SIL 2 (IEC 61508) und Performance Level d (EN ISO 13849-1) für funktionale Sicherheit.
• Flexible Regelung: Bietet präzise Performance für Servo-, Vektor- und U/f-Regelung bei Ausgangsfrequenzen bis zu 650 Hz.

Anwendungsbereiche

• Werkzeugmaschinen und Produktionsanlagen mit komplexer Mehrachssteuerung.
• Verpackungs-, Druck- und Kunststoffmaschinen mit hohen Dynamikanforderungen.
• Robotik, Handling-Systeme und automatisierte Montageroboter.
• Industrielle Fördersysteme und Prüfstandstechnik.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Leistungskenndaten besitzt dieses Motor Module?

Das Modul ist für einen Bemessungsausgangsstrom von 85 A und eine Typleistung von 46 kW ausgelegt. Es bewältigt Spitzenströme bis zu 141 A.

Welche Kühlung verwendet das Modul?

Das Motor Module arbeitet mit einer internen Luftkühlung über einen integrierten Lüfter und hat einen Kühlluftbedarf von 0,044 m³/s.

Worauf ist bei der Installation zu achten?

Die Montage erfolgt im Schaltschrank im SINAMICS S120 Booksize-Verbund. Es ist auf ausreichend Bauraum (Höhe: 380 mm, Tiefe: 270 mm, Breite: 200 mm) sowie ausreichende Luftzirkulation zur Abführung der Verlustleistung zu achten. Anschlüsse erfolgen motorseitig über M8-Schraubbolzen.
