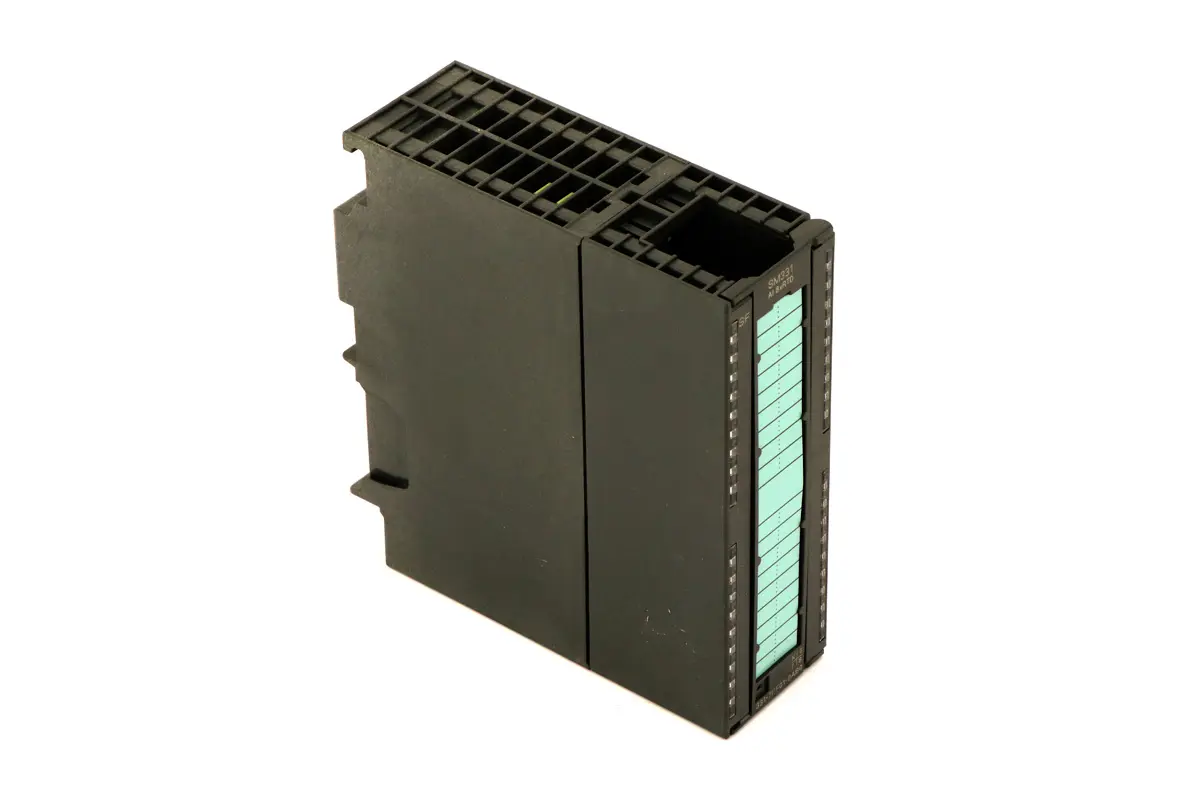

6ES7331-7PF01-0AB0

Die Siemens SIMATIC S7-300 Analogeingabebaugruppe SM 331 (Artikelnummer: 6ES7331-7PF01-0AB0) ist ein hochpräzises, galvanisch getrenntes Peripheriemodul für die erweiterte Temperatur- und Widerstandsmessung in industriellen Prozessen. Ausgestattet mit 8 hochauflösenden Eingängen (16 Bit) ist das Modul speziell für den direkten Anschluss von Widerstandsthermometern (RTD) sowie von Thermoelementen (TC) optimiert. Es verfügt über programmierbare Diagnose- und Grenzwertalarme und unterstützt zudem den taktsynchronen Betrieb zur präzisen zeitlichen Abstimmung in schnellen Regelkreisen.

Produktvorteile

• Hervorragende Signalauflösung: Eine Auflösung von 16 Bit ermöglicht die Erfassung selbst kleinster Temperaturänderungen mit höchster Genauigkeit.
• Umfangreiche Sensorkompatibilität: Unterstützt eine Vielzahl gängiger Thermoelemente (z. B. Typ B, E, J, K, N, R, S, T) sowie Widerstandsthermometer wie Pt100, Ni100 und Cu10.
• Integrierte Diagnose und Alarme: Das Modul meldet Fehler wie Drahtbruch, Kurzschluss oder Überschreitung von Grenzwerten über komfortable Diagnose- und Prozessalarme an die CPU.
• Sichere Potenzialtrennung: Die galvanische Trennung zwischen den Kanälen (in Gruppen zu 2) sowie zum Rückwandbus schützt das Automatisierungssystem zuverlässig vor Störeinflüssen.

Anwendungsbereiche

• Thermische Prozessüberwachung: Ideal geeignet für temperaturkritische Anwendungen im Ofenbau, in der chemischen Industrie oder bei der Kunststoffverarbeitung.
• Präzise Widerstandsmessung: Einsatz in Anlagen, in denen kontinuierlich ohmsche Widerstände (von 150 Ω bis zu 6000 Ω) erfasst werden müssen.
• Taktsynchrone Regelprozesse: Verwendung in schnellen, dezentralen Automatisierungsstrukturen, die eine exakt synchronisierte Messwerterfassung fordern.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welcher Frontstecker wird für den Anschluss der Baugruppe benötigt? Für die Verdrahtung dieser Analogeingabebaugruppe ist ein standardisierter, 40-poliger SIMATIC S7-300 Frontstecker erforderlich.

Wie hoch ist die Stromaufnahme aus dem Rückwandbus der SPS? Das Modul nimmt im Betrieb einen Strom von maximal 240 mA aus dem 5-V-DC-Rückwandbus auf.

Welche mechanischen Abmessungen besitzt das Modul? Die Baugruppe weist die typischen S7-300-Kompaktmaße von 40 mm x 125 mm x 120 mm (Breite x Höhe x Tiefe) auf und wiegt rund 272 g.
