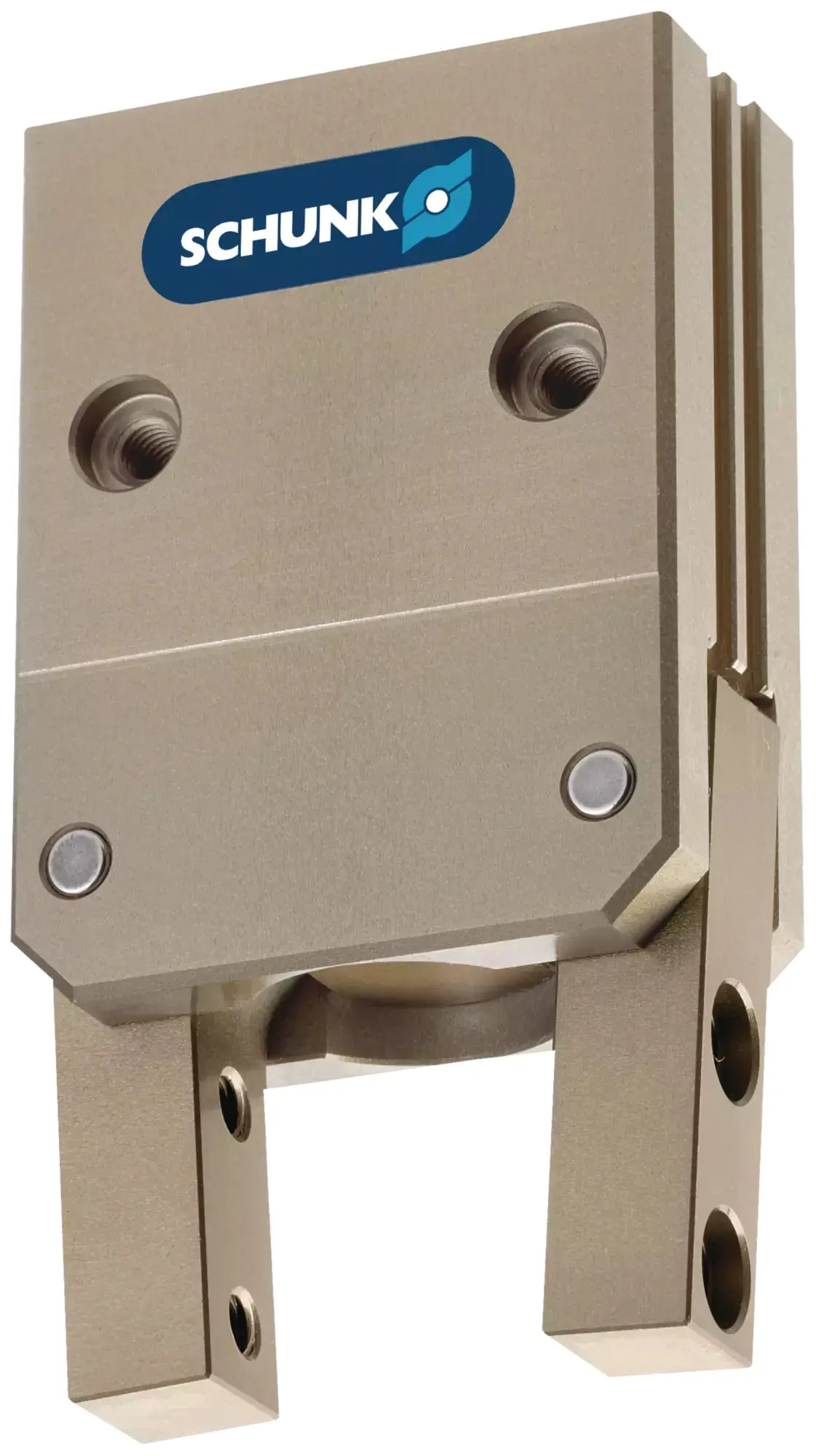

SCHUNK SWG 50, Winkelgreifer
Technische Daten
- Gewicht
- 100 g
Produktbeschreibung
- Öffnungswinkel: 15 °
- Schließmoment: 2.8 Nm
- Max. Umgebungstemperatur: 90 °C
- Schließkraft (bei Fingerl änge 0 mm) [N]: 280.0
- Öffnungswinkel pro Backe [°]: 15.0
- Überspannungswinkel pro Backe bis zu [°]: 7.0
- Schließmoment [Nm]: 2.8
- Durch Feder erzeugtes Schließmoment [Nm]: 0.6
- Eigenmasse [kg]: 0.213
- Empfohlenes Werkstückgewicht [kg]: 0.46
- Zylindervolumen pro Doppelhub [cm³]: 3.8
- Min. Betriebsdruck [bar]: 4.0
- Max. Betriebsdruck [bar]: 6.5
- Nennbetriebsdruck [bar]: 6.0
- Schließzeit [s]: 0.03
- Öffnungszeit [s]: 0.06
- Max. zul ässige Fingerl änge [mm]: 42.0
- Max. zul ässige Masse pro Finger [kg]: 0.08
- Schutzart IP: 30
- Min. Umgebungstemperatur [°C]: 5.0
- Max. Umgebungstemperatur [°C]: 90.0
- Wiederholgenauigkeit [mm]: 0.05
- L änge X [mm]: 50.0
- Breite Y [mm]: 25.0
- Höhe Z [mm]: 66.0
- Moment Mx max. [Nm]: 0.45
- Moment Mz max. [Nm]: 0.45
- Max. Kraft axial Fz max. [N]: 40.0
