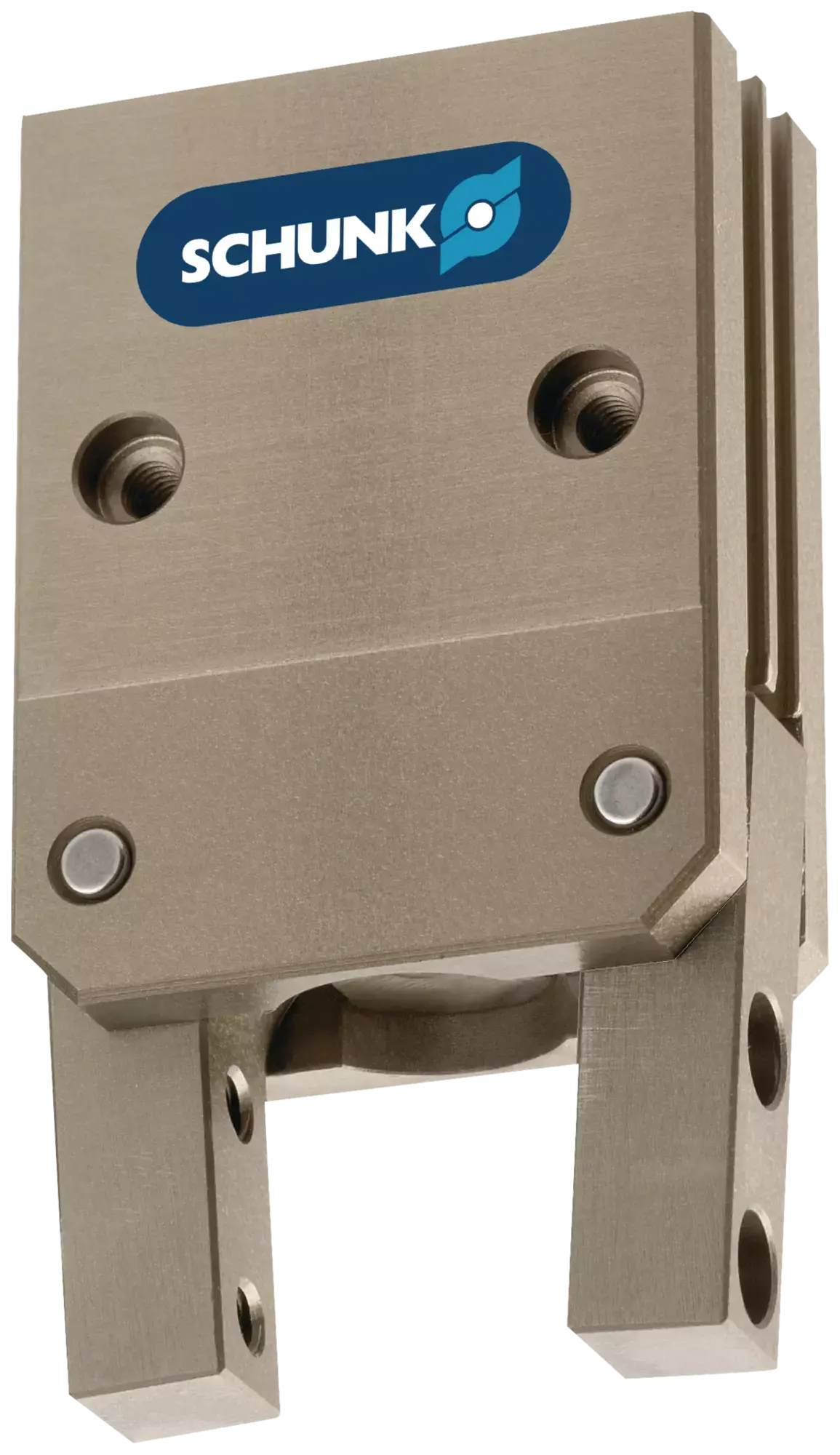

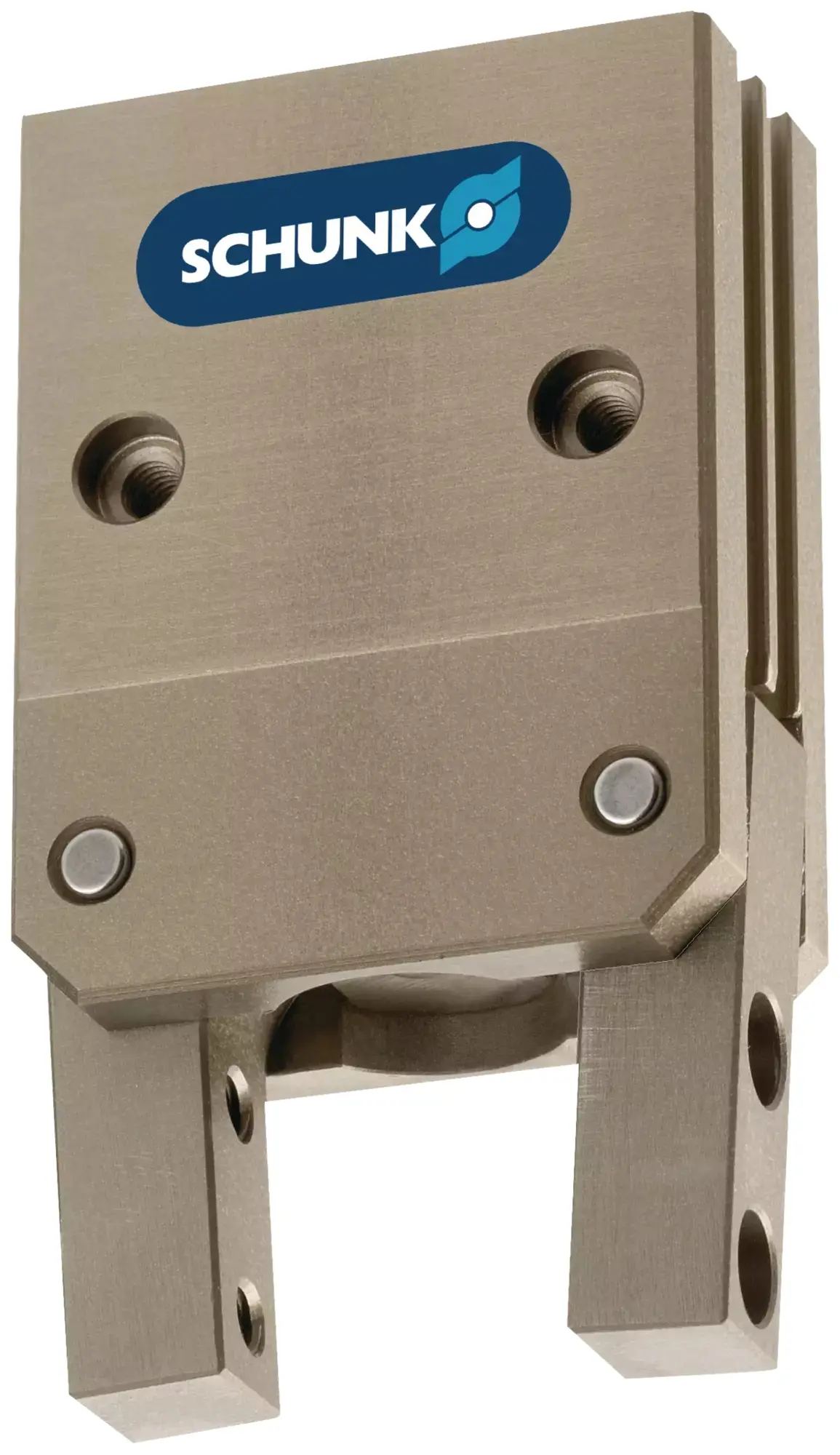

SCHUNK SWG 40, Winkelgreifer
Technische Daten
- Gewicht
- 140 g
Produktbeschreibung
- Öffnungswinkel: 15 °
- Schließmoment: 1.2 Nm
- Max. Umgebungstemperatur: 90 °C
- Schließkraft (bei Fingerl änge 0 mm) [N]: 153.0
- Öffnungswinkel pro Backe [°]: 15.0
- Überspannungswinkel pro Backe bis zu [°]: 7.0
- Schließmoment [Nm]: 1.2
- Durch Feder erzeugtes Schließmoment [Nm]: 0.36
- Eigenmasse [kg]: 0.106
- Empfohlenes Werkstückgewicht [kg]: 0.24
- Zylindervolumen pro Doppelhub [cm³]: 1.6
- Min. Betriebsdruck [bar]: 4.0
- Max. Betriebsdruck [bar]: 6.5
- Nennbetriebsdruck [bar]: 6.0
- Schließzeit [s]: 0.025
- Öffnungszeit [s]: 0.03
- Max. zul ässige Fingerl änge [mm]: 35.0
- Max. zul ässige Masse pro Finger [kg]: 0.05
- Schutzart IP: 30
- Min. Umgebungstemperatur [°C]: 5.0
- Max. Umgebungstemperatur [°C]: 90.0
- Wiederholgenauigkeit [mm]: 0.05
- L änge X [mm]: 40.0
- Breite Y [mm]: 20.0
- Höhe Z [mm]: 52.0
- Moment Mx max. [Nm]: 0.35
- Moment Mz max. [Nm]: 0.35
- Max. Kraft axial Fz max. [N]: 30.0
