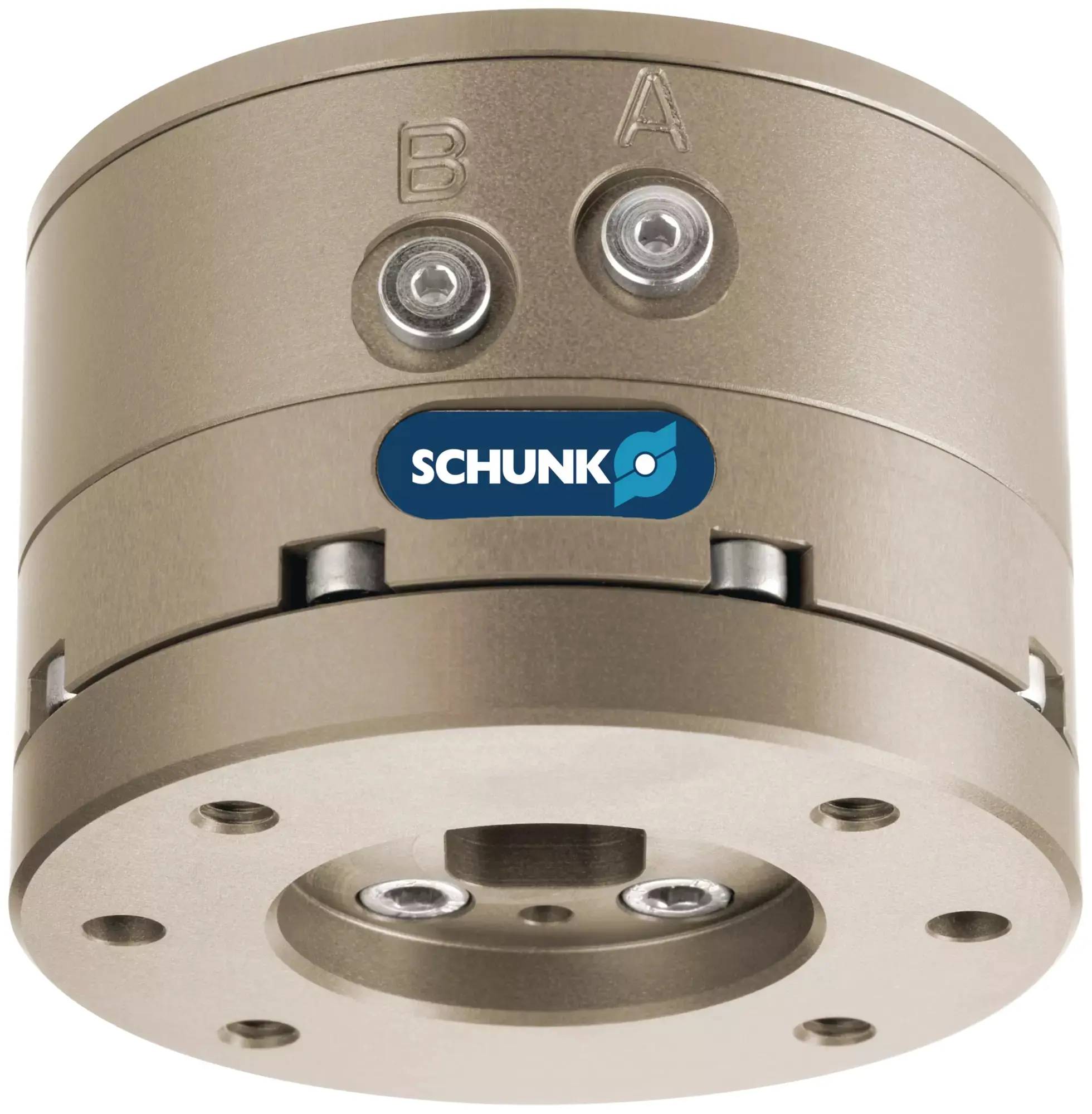

SCHUNK AGE-XY-063-P, Ausgleichseinheit XY
Technische Daten
- Gewicht
- 870 g
Produktbeschreibung
- Ausgleichsweg XY: ± 3 mm
- Werkstückgewicht: 9 kg
- Empfohlenes Handlinggewicht Positionsspeicher: 1.8 kg
- Auslenkung rotatorisch: ± 12 °
- Kolbenkraft Positionsspeicher: 235 N
- Kraft Fz max.: 450 N
- Kraft Fd max.: 2600 N
- Ausgleichsweg XY [mm]: ± 3
- Auslenkung rotatorisch [°]: ± 12
- Empfohlenes Handlinggewicht vertikal [kg]: 9.0
- Empfohlenes Handlinggewicht horizontal [kg]: 6.0
- Empfohlenes Handlinggewicht Positionsspeicher [kg]: 1.8
- Verriegelungskraft [N]: 370.0
- Max. Belastungskraft verriegelt [N]: 200.0
- Kolbenkraft Positionsspeicher [N]: 235.0
- Max. radiale Kraft, Positionsspeicher [N]: 50.0
- Rotationsmoment Positionsspeicher [Nm]: 1.7
- Max. Abstand Verschiebekraft Z [mm]: 160.0
- Min. Betriebsdruck [bar]: 2.5
- Max. Betriebsdruck [bar]: 8.0
- Nennbetriebsdruck [bar]: 6.0
- Wiederholgenauigkeit [mm]: 0.1
- Anschluss roboterseitig: ISO 9409-1-63-4-M6
- Eigenmasse [kg]: 0.85
- Min. Umgebungstemperatur [°C]: 5.0
- Max. Umgebungstemperatur [°C]: 60.0
- Durchmesser D [mm]: 80.0
- Höhe Z [mm]: 56.0
- Moment Mx max. [Nm]: 26.0
- Moment My max. [Nm]: 26.0
- Moment Mz max. [Nm]: 6.0
- Kraft Fz max. [N]: 450.0
- Max. Kraft Fd [N]: 2600.0
