E/A-Erweiterung TM3 EA-Modul 16 digitale Ausgänge Relais Schraubanschluss

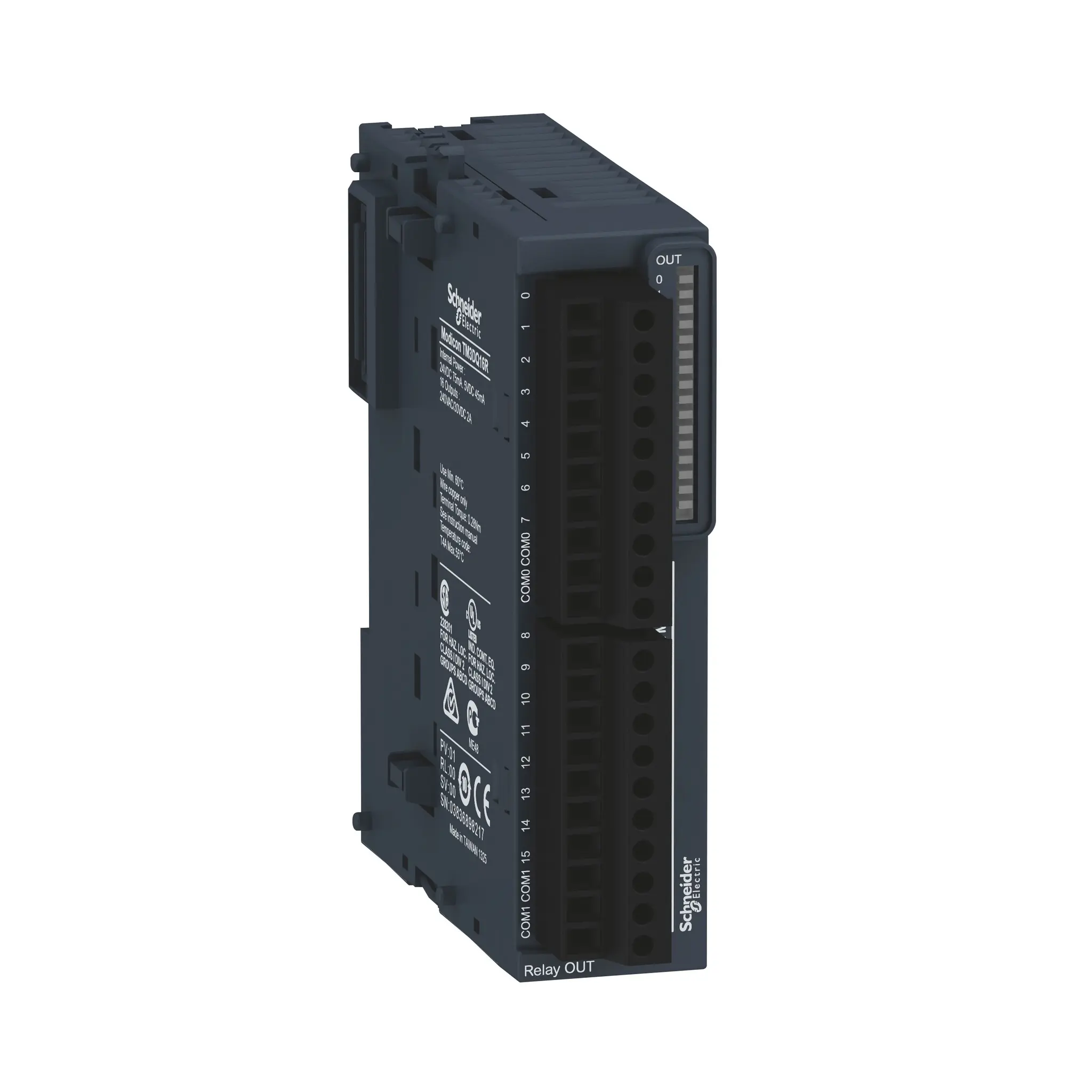

Das Modul TM3DQ16R von Schneider Electric ist eine digitale Ausgangsbaugruppe aus der Modicon TM3-Serie. Es wurde speziell für die Erweiterung der Steuerungen Modicon M221, M241 und M251 entwickelt. Dieses Modul verfügt über 16 Relaisausgänge, die eine galvanische Trennung zwischen dem Steuerstromkreis und dem Laststromkreis gewährleisten.

Durch die Verwendung von Relaisausgängen ist das Modul besonders vielseitig einsetzbar, da es sowohl Gleichstrom- als auch Wechselstromlasten schalten kann. Die kompakte Bauweise ermöglicht eine hohe Kanaldichte auf der Hutschiene, während die steckbaren Klemmenleisten eine schnelle Verdrahtung und einen einfachen Austausch im Servicefall unterstützen.

Produktvorteile

• Hohe Flexibilität: Dank der Relaisausgänge können unterschiedliche Spannungsniveaus und Lastarten (AC/DC) mit nur einem Modul geschaltet werden.
• Einfache Erweiterbarkeit: Das Modicon TM3-Bussystem erlaubt den werkzeuglosen Anschluss an die CPU durch einfache seitliche Verriegelung.
• Wartungsfreundlich: Die abnehmbaren Klemmenblöcke ermöglichen den Modultausch, ohne dass die gesamte Verdrahtung gelöst werden muss.
• Sichere Trennung: Die Relais bieten eine sichere elektrische Trennung, was die Steuerung vor Rückwirkungen aus dem Lastkreis schützt.

Anwendungsbereich

Dieses Erweiterungsmodul wird in einer Vielzahl von Automatisierungslösungen eingesetzt:

• Maschinensteuerung: Schalten von Schützen, Magnetventilen und Signalleuchten in kompakten Maschinen.
• Gebäudeautomation: Steuerung von Beleuchtungs- und Beschattungssystemen über industrielle SPS-Steuerungen.
• Infrastruktur: Einsatz in Pumpstationen oder Förderanlagen zur Ansteuerung von Hilfsantrieben.
• Sondermaschinenbau: Überall dort, wo eine robuste Signalausgabe für unterschiedliche Spannungen benötigt wird.

FAQ

Wo kann man Artikel TM3DQ16R kaufen?

Den Artikel TM3DQ16R kann man direkt online bei SPAREPARTSNOW oder über den Kundenservice bestellen.

Welche maximale Last kann ein einzelner Ausgang schalten?

Jeder der 16 Relaisausgänge kann eine Last von bis zu 2 A bei einer Spannung von bis zu 250 V AC schalten.

Benötigt das Modul eine externe Spannungsversorgung?

Die interne Logik wird über den TM3-Bus von der CPU versorgt. Der Lastkreis der Relais muss jedoch entsprechend der Anwendung extern gespeist werden.
