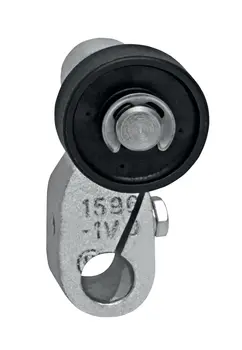

Schmersal TL 067-02Y, 067 Rollenschwenkhebel L, SKU: 101060682

Positionsschalter

Metallgehäuse

2 Kontakte

Schleichschaltung

4 Leitungseinführungen M 20 x 1.5

Schutzart IP65

• Produkt-Typbezeichnung: TL 067-02Y
• Artikelnummer (Bestellnummer): 101060682
• EAN (European Article Number): 4030661051185
• eCl@ss Nummer, Version 12.0: 27-27-06-01
• eCl@ss Nummer, Version 11.0: 27-27-06-01
• eCl@ss Nummer, Version 9.0: 27-27-06-01
• ETIM Nummer, Version 7.0: EC000030
• ETIM Nummer, Version 6.0: EC000030
• Zertifikate: cULus, CCC
• Vorschriften: EN IEC 60947-5-1
• Wirkprinzip: mechanisch
• Stößelform: Rolle
• Werkstoff des Gehäuses: Grauguss, verzinkt
• Werkstoff der Gehäusebeschichtung: lackiert
• Bruttogewicht: 3.750g
• Anzahl der Öffner: 2
• Betätigungselement: Rollenschwenkhebel
• Werkstoff der Rolle: Kunststoff
• Mechanische Lebensdauer, minimum: 1.000.000Schaltspiele
• Anfahrwinkel, von links: 30°
• Anfahrwinkel, von rechts: 30°
• Kontaktöffnungsweite: 2 x 4 mm
• Betätigungsgeschwindigkeit, minimum: 0,1mm/min
• Betätigungsgeschwindigkeit, maximum: 3m/s
• Hinweis (Betätigungsgeschwindigkeit): Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt, minimum: 1.5 mm²
• Anschlussquerschnitt, maximum: 4 mm²
• Hinweis: Alle Angaben einschließlich Aderendhülsen.
• Länge des Sensors: 164mm
• Breite des Sensors: 155mm
• Höhe des Sensors: 111mm
• Breite der Rolle: 9mm
• Durchmesser der Rolle: 36mm
• IP - Schutzart: IP65
• Bemessungsisolationsspannung U_i: 500 V
• Bemessungsstoßspannungsfestigkeit U_imp: 6kV
• Thermischer Dauerstrom: 25A
• Spannung, Gebrauchskategorie AC-15: 230VAC
• Strom, Gebrauchskategorie AC-15: 10A
• Schaltelement: 2 Öffner (NC)
• Hinweis (Schalte
