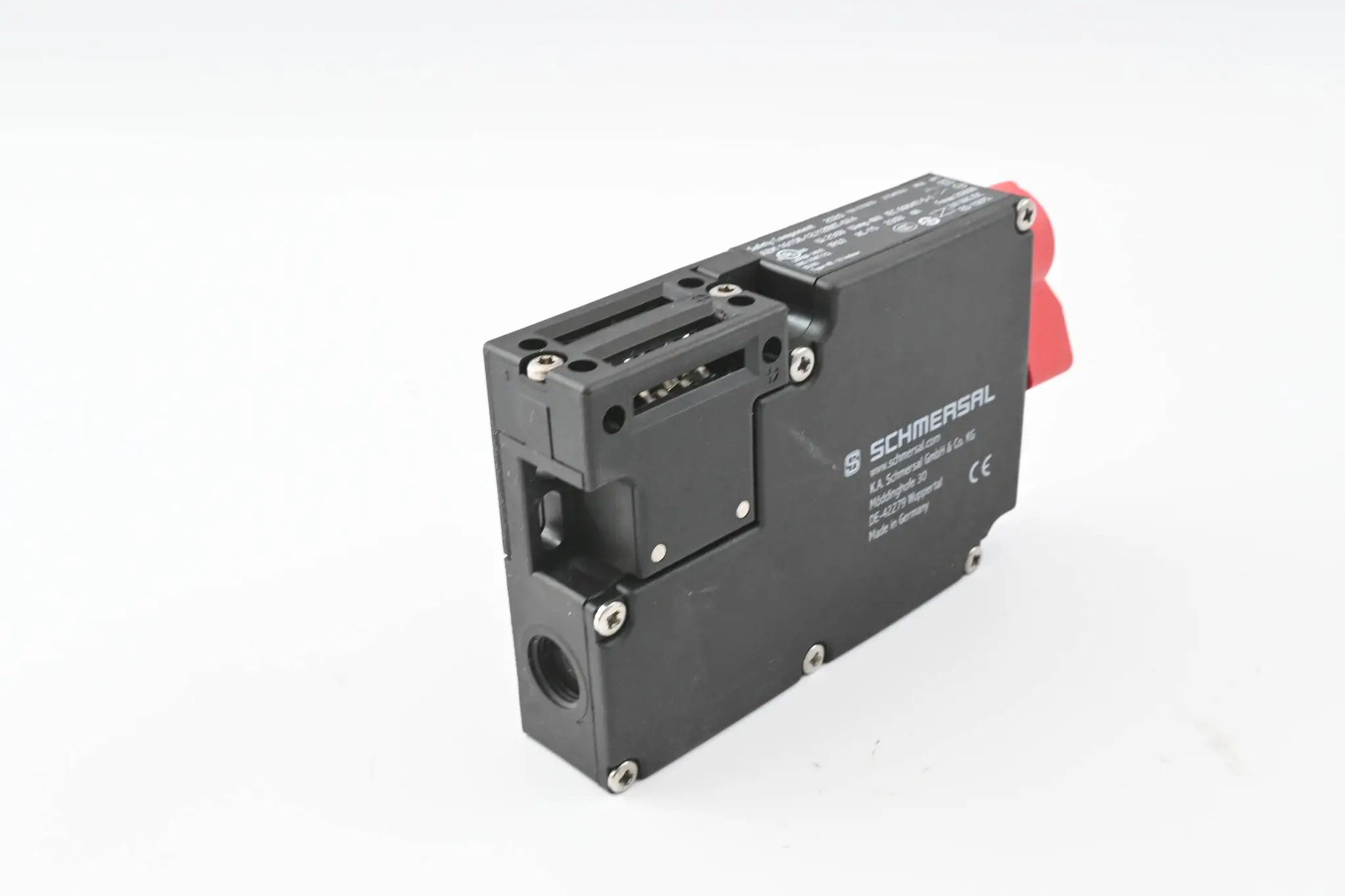

Schmersal Sicherheitsschalter AZM 161SK-12/12RKT-024

Der Schmersal Sicherheits-Zuhaltungsschalter (Modell: AZM 161SK-12/12RKT-024) bietet eine fehlschließsichere Zuhaltung zum Schutz von Bedienpersonal an schützenden Trenneinrichtungen im Maschinen- und Anlagenbau. Der elektro-mechanische Schalter arbeitet nach dem Ruhestromprinzip und kombiniert ein robustes, schutzisoliertes Kunststoffgehäuse aus glasfaserverstärktem Thermoplast mit einer hohen Zuhaltekraft von bis zu 2.600 N (FZh = 2.000 N).

Neben einem großzügigen Anschlussraum mit 4 Leitungseinführungen (M16x1,5) verfügt diese Modellvariante über eine seitliche Fluchtentriegelung sowie eine Hilfsentriegelung. Mit insgesamt 6 Schaltkontakten, einer hohen Schutzart von IP67 und universeller Speisespannung (24 VAC/DC) sorgt das Gerät für maximale Sicherheit nach EN ISO 14119 und EN ISO 13849-1.

Produktvorteile

• Fehlschließsichere Zuhaltung: Verriegelung nach dem Ruhestromprinzip mit hoher Zuhaltekraft (Fmax = 2.600 N, FZh = 2.000 N).
• Zusätzliche Sicherheitsentriegelungen: Ausgestattet mit seitlicher Fluchtentriegelung und Hilfsentriegelung für den Notfall.
• Großer Anschlussraum: Einfache Verdrahtung über Schraubklemmen dank 4 Leitungseinführungen (M16x1,5).
• Hohe Lebensdauer: Mechanische Lebensdauer von mindestens 1.000.000 Schaltspielen und B10D-Öffnerwert von 2.000.000 Schaltspielen.
• Kompakt & Extrem Widerstandsfähig: Gehäuse aus selbstverlöschendem Thermoplast mit IP67-Schutzart und breitem Temperaturbereich (-30 °C bis +60 °C).

Anwendungsbereiche

• Schutztüren & Abdeckungen: Absicherung von begehbaren Schutzgittern, Maschinengehäusen und Wartungstüren mit erforderlicher Zuhaltung.
• Fluchtentriegelungseinsatz: Ideal für Gefahrenbereiche, in denen Personen im Notfall von innen manuell entriegeln können müssen.
• Verpackungs- & Sondermaschinenbau: Verriegelung von Schutzvorrichtungen, die bis zum Stillstand gefahrbringender Bewegungen geschlossen bleiben müssen.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder direkt über den Kundenservice erhältlich.

Welche Schaltkontakte stehen zur Verfügung?

Der Schalter besitzt insgesamt 6 Kontakte (4 Sicherheitskontakte und 2 Hilfskontakte). Die Verteilung auf Magnet und Betätiger ist jeweils 1 Schließer (NO) und 2 Öffner (NC).

Welches Performance Level (PL) kann erreicht werden?

Je nach Sicherheitsbetrachtung erreicht das System unterschiedliche Levels:

• Sicherheitsfunktion/Kategorie 1: Bis Performance Level c.
• Bei Fehlerausschluss/2-kanaliger Nutzung mit geeigneter Logik: Bis Performance Level d (Kategorie 3).
• Zuhaltefunktion: Bis Performance Level e.

Wie hoch sind die Abmessungen des Gehäuses?

Das Sensor-Gehäuse misst 130 mm in der Breite, 90 mm in der Höhe und 30 mm in der Länge (Tiefe) bei einem Gewicht von ca. 420 g.
