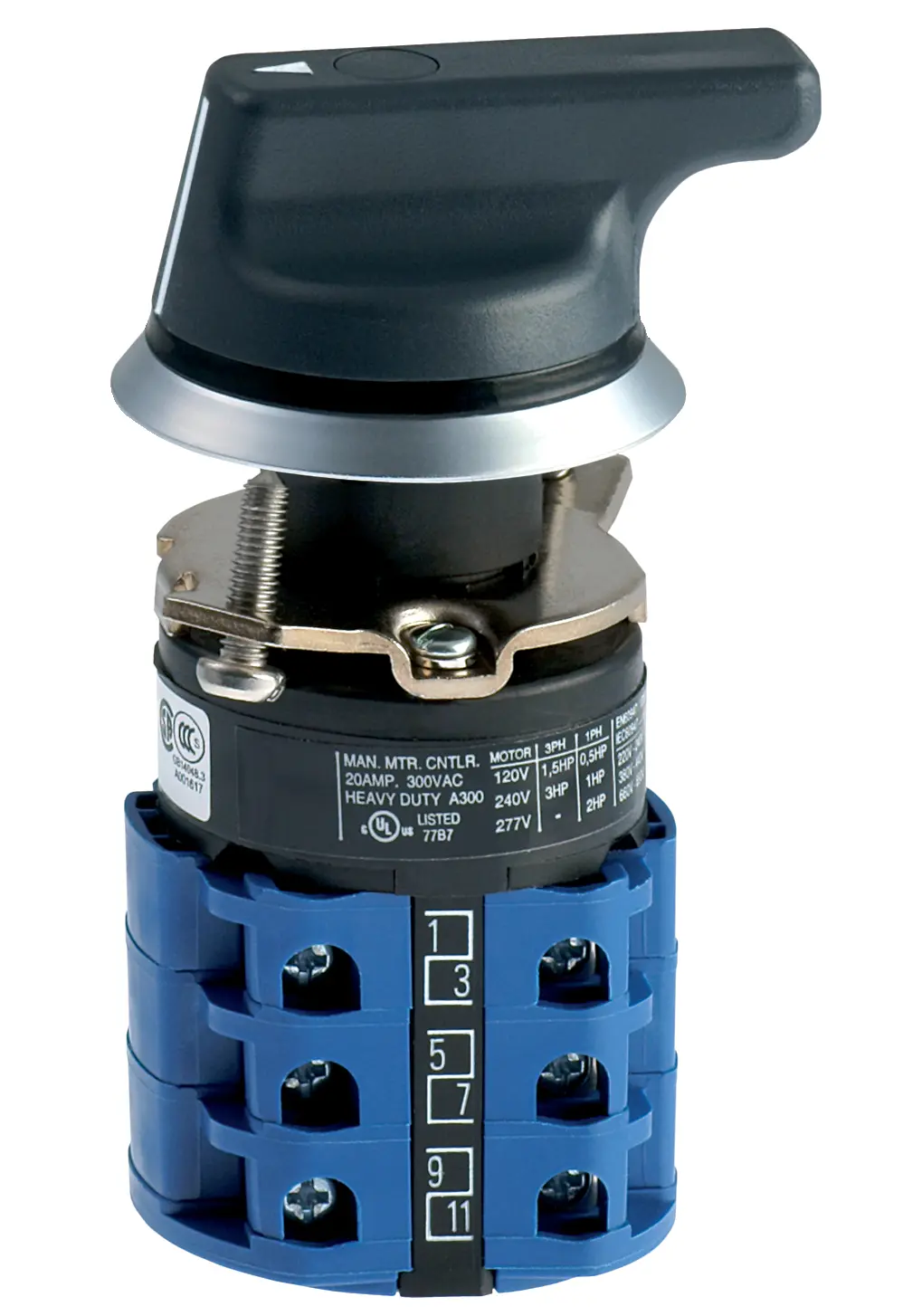

Schmersal NWSE5K.1 NWSE – Stufenschalter, P/N 101190552
Technische Daten
- Gewicht
- 140 g
Produktbeschreibung
- Mit bis zu 12 Schaltpositionen
- Hygienisches Design
- Schutzklasse IP69K
- Montageloch 22,3 mm
- Produktbezeichnung: NWSE5K.1
- Artikelnummer (Bestellnummer): 101190552
- EAN (Europäische Artikelnummer): 4030661527956
- eCl@ss-Nummer, Version 12.0: 27-37-12-13
- eCl@ss-Nummer, Version 11.0: 27-37-12-13
- eCl@ss-Nummer, Version 9.0: 27-37-12-13
- ETIM-Nummer, Version 7.0: EC000222
- ETIM-Nummer, Version 6.0: EC000222
- Normen: EN IEC 60947-5-1
- Varianten: Schrittwahl-Schalter
- Design: Langer Hebel
- Installationsbedingungen (mechanisch): beliebig
- Hebel: kurz
- Dichtungsart: Membranlippen-Dichtungen
- Material der Betätigungselemente: ABS
- Material des Frontrings: ABS, verchromt
- Farbe des Betätigungselements: Schwarz
- Farbe des Frontrings: Silber
- Farbe des Hebels: Grau
- Farbe des Faltenbalgs: Schwarz
- Bruttogewicht: 140 g
- Zuhaltung: Ja
- Vollständig isoliert: Ja
- Anzahl der Schaltpositionen: 5
- Schaltwinkel: 60 °
- Montage: Montageflansch
- Anzugsdrehmoment der Schraube: 0,6 Nm
- Abschluss: Schraubklemmen M20 x 1,5
- Höhe: 26 mm
- Montagetiefe: 69,5 mm
- Durchmesser des Frontrings: 44,5 mm
- Länge des Hebels: 46 mm
- Durchmesser des Knopfes: 39 mm
- Montagedurchmesser: 22,3 mm
- Dicke der Frontplatte, minimal: 1,5 mm
- Dicke der Frontplatte, maximal: 6 mm
- Abstand: 50 x 50 mm
- Schutzgrad: IP67 IP69K
- Umgebungstemperatur: +0 ... +80 °C
- Schockbeständigkeit: 30 g / 18 ms
- Vibrationsbeständigkeit: 20 g / 10 ... 150 Hz
- Nennisolationsspannung Ui: 690 V
- Thermischer Prüfstrom: 20 A
- Schaltleistung, AC-3: 5.500 W
- Schaltleistung, AC-23: 7.500 W
- Hinweis (Allgemein): Ein Schutz gegen Korrosion für die elektrischen Elemente hinter der Frontplat
