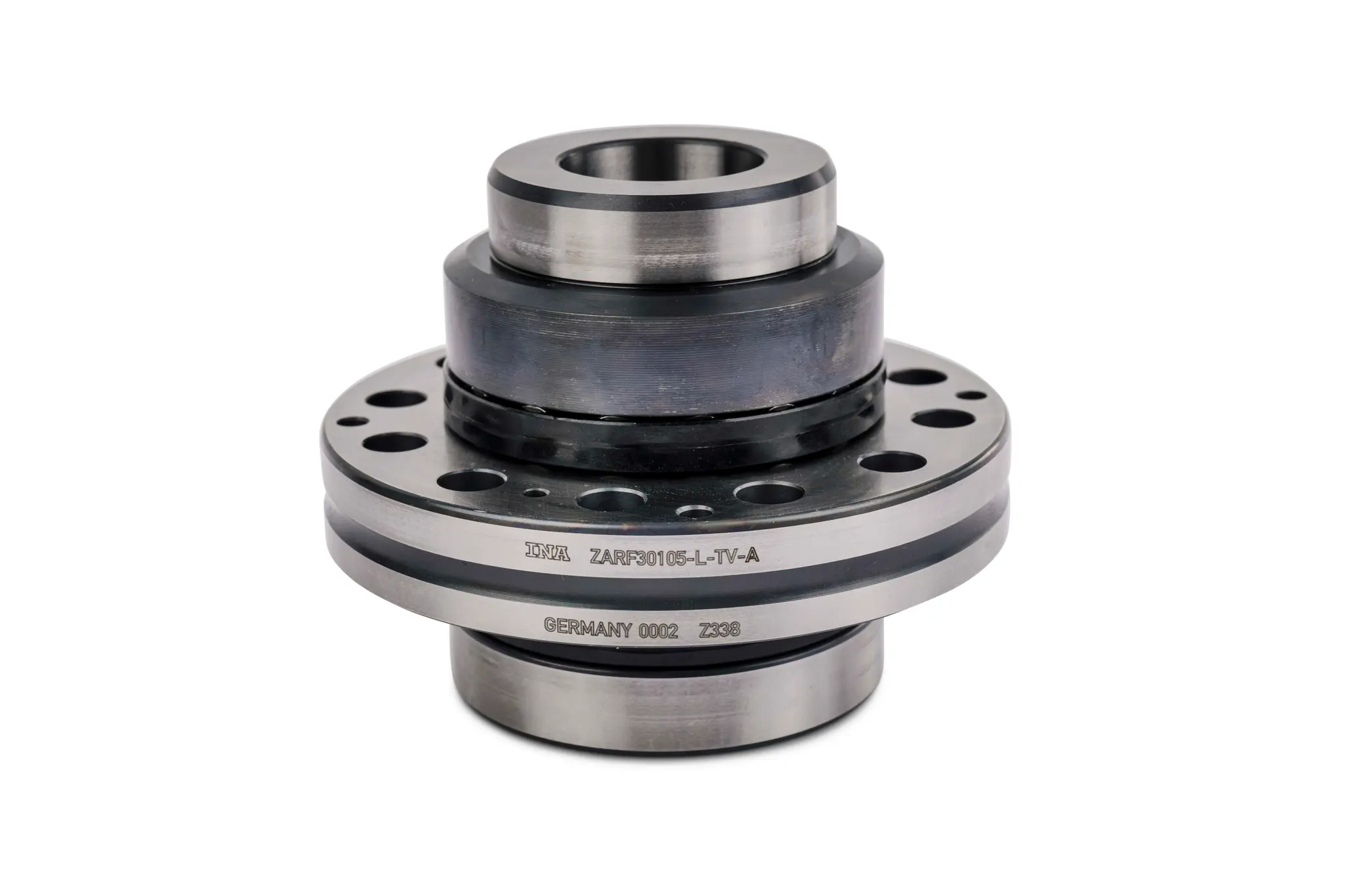

Axial-Radiallager 30x105x82

Das Schaeffler INA ZARF30105-L-TV ist ein hochpräzises, zweiseitig wirkendes Nadel-Axialzylinderrollenlager, das speziell für die Lagerung von Gewindetrieben in Werkzeugmaschinen und Präzisionsanwendungen entwickelt wurde. Es zeichnet sich durch eine abgestufte, einseitig verlängerte Wellenscheibe („L“-Ausführung) aus und ist für eine einfache und zeitsparende Montage direkt an der Anschlusskonstruktion anschraubbar. Mit einem Bohrungsdurchmesser von 30 mm, einem Außendurchmesser von 105 mm und einer Bauhöhe von 82 mm bietet das Lager dank seines widerstandsfähigen Kunststoffkäfigs (PA66) eine extrem hohe axiale und radiale Tragfähigkeit bei maximaler Steifigkeit.

Produktvorteile

• Kompakte Kombi-Bauform: Vereint Radallagerung und zweiseitig wirkende Axiallagerung in einer einzigen, platzsparenden Baueinheit.
• Direkt anschraubbar: Der Flansch-Außenring verfügt über integrierte Befestigungsbohrungen, wodurch ein aufwendiges Gehäusedesign entfällt.
• Maximale Steifigkeit: Bietet eine extrem hohe axiale Federsteifigkeit (3.300 N/µm) und Kippsteifigkeit (1.100 Nm/mrad) für hochpräzise Vorschubbewegungen.
• Leiser und reibungsarmer Lauf: Der robuste Kunststoffkäfig aus Polyamid 66 (PA66-TV) sorgt für eine optimale Rollenführung und einen ruhigen Lauf bei Betriebstemperaturen von -30 °C bis +20 °C.

Anwendungsbereiche

• Kugelgewindetriebe in CNC-Maschinen: Präzise, axiale und radiale Abstützung der Spindelenden in Fräs-, Dreh- und Schleifmaschinen.
• Positionier- und Vorschubachsen: Einsatz in hochdynamischen Linearantrieben und Handhabungssystemen der Automatisierungstechnik.
• Präzisions-Getriebebau: Zuverlässige Lagerung in hochbelasteten Schwenk- und Drehgelenken mit extremen Anforderungen an die Rundlaufgenauigkeit.

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Tragzahlen besitzt das Lager ZARF30105-L-TV? Das Lager verfügt über eine dynamische axiale Tragzahl (C_a) von 107.000 N sowie eine statische axiale Tragzahl (C_0a) von 265.000 N. Radial liegt die dynamische Tragzahl (C_r) bei 26.000 N und die statische Tragzahl (C_0r) bei 39.500 N.

Welche Wellenmutter wird für dieses Lager empfohlen? Schaeffler empfiehlt für die axiale Fixierung die radial klemmbare INA-Präzisionsnutmutter des Typs ZMA30/65 (nicht im Standard-Lieferumfang enthalten).

Wie hoch ist das zulässige Anziehdrehmoment für die Montage? Das empfohlene Anziehdrehmoment für die Sicherungsmutter beträgt 75 Nm, wodurch eine axiale Vorspannkraft von 24.287 N erreicht wird.
